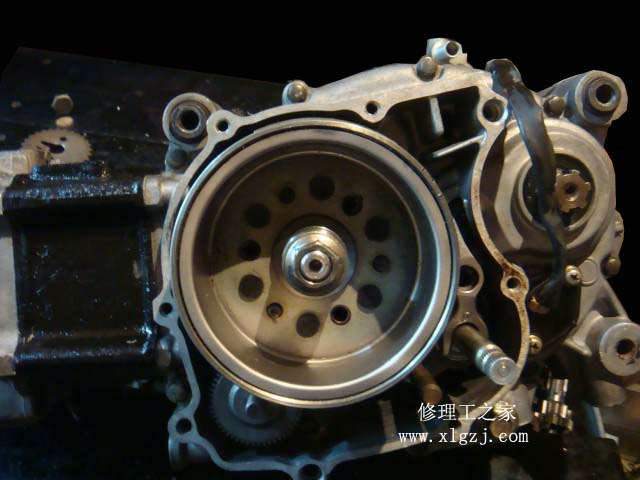

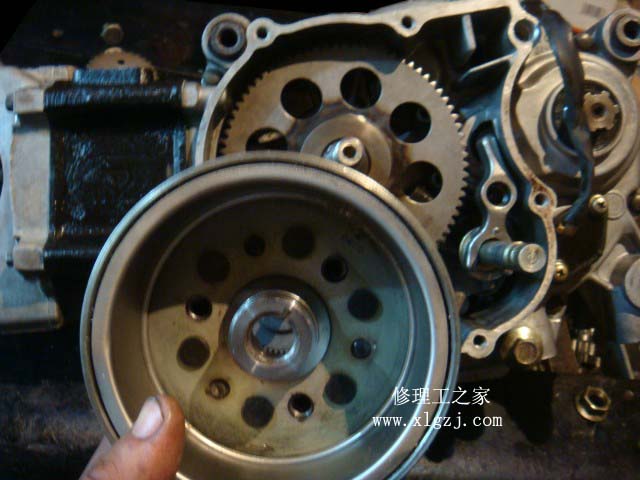

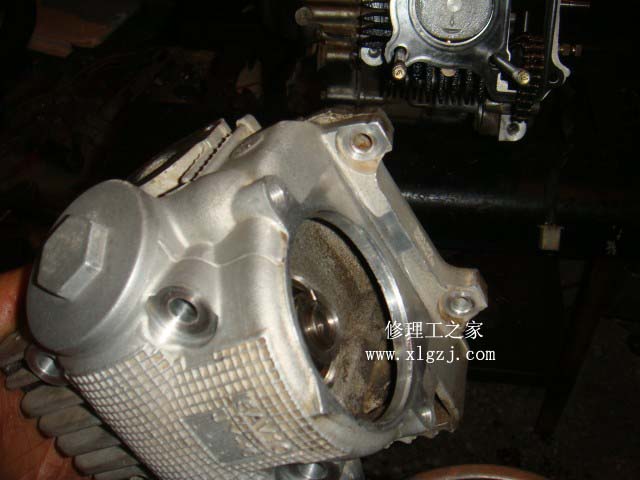

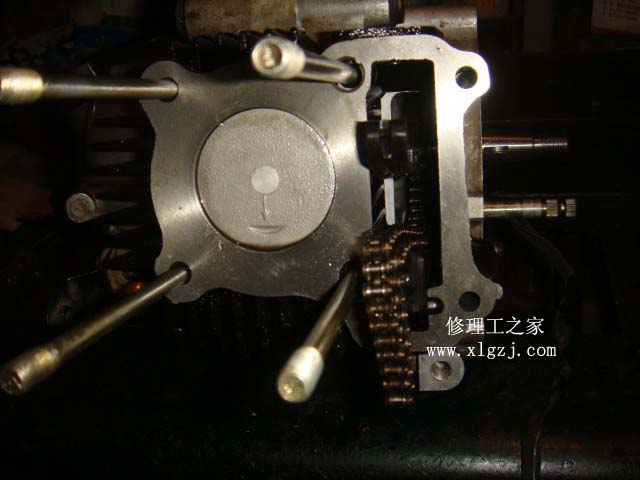

建设JYM发动机

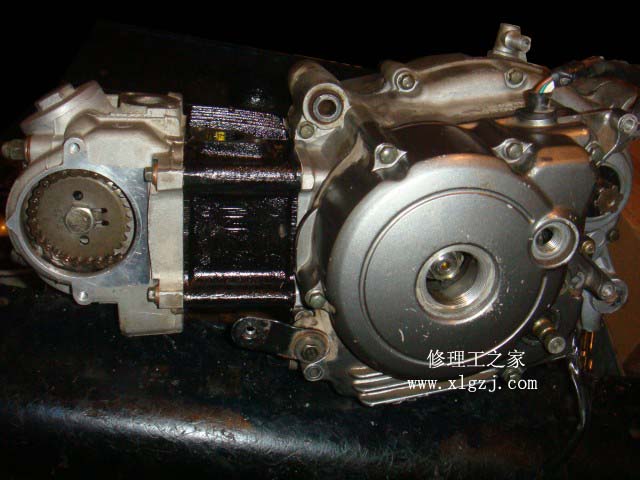

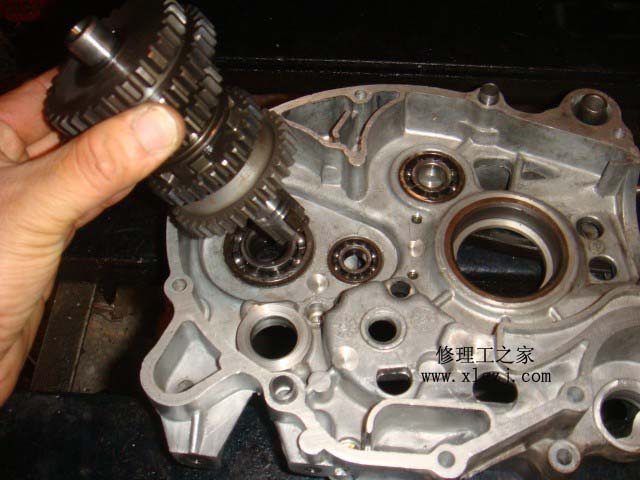

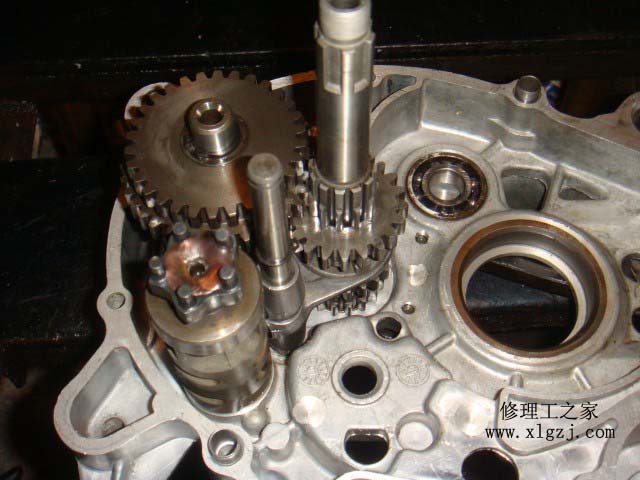

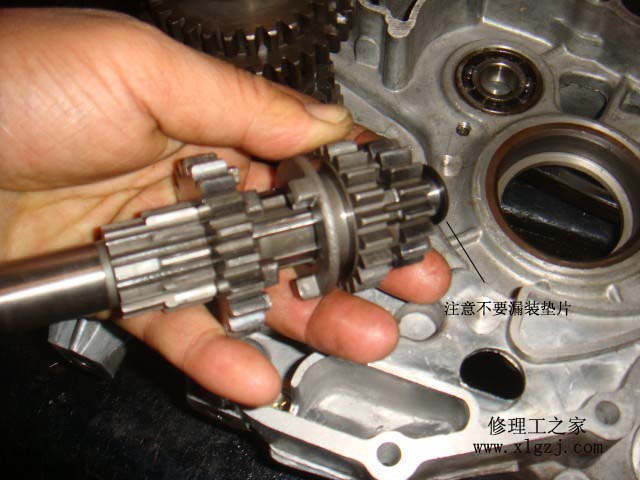

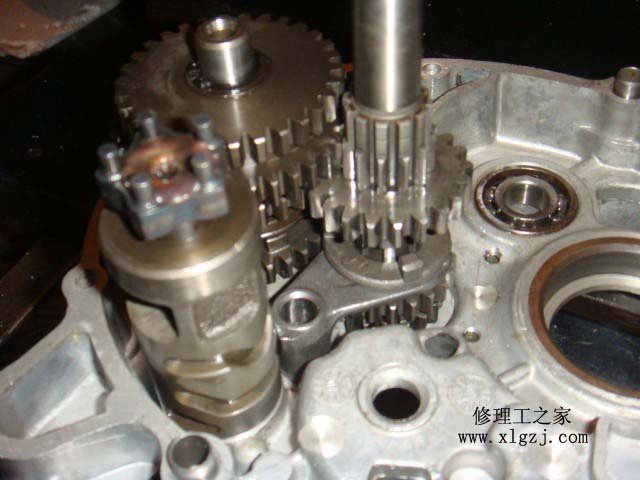

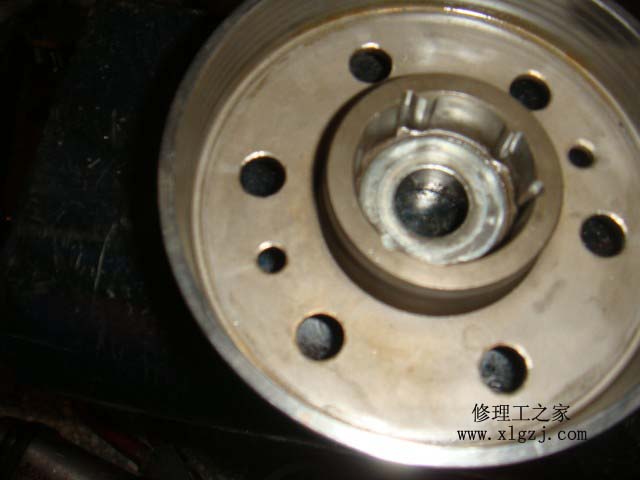

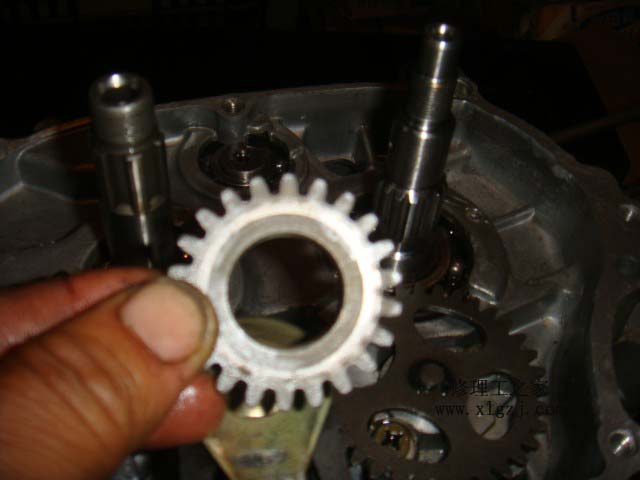

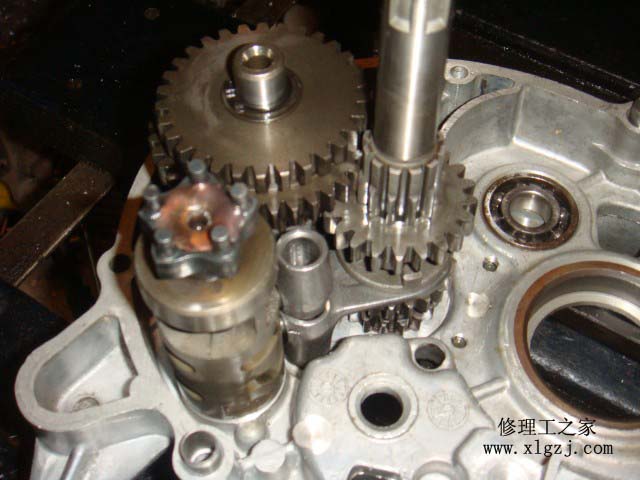

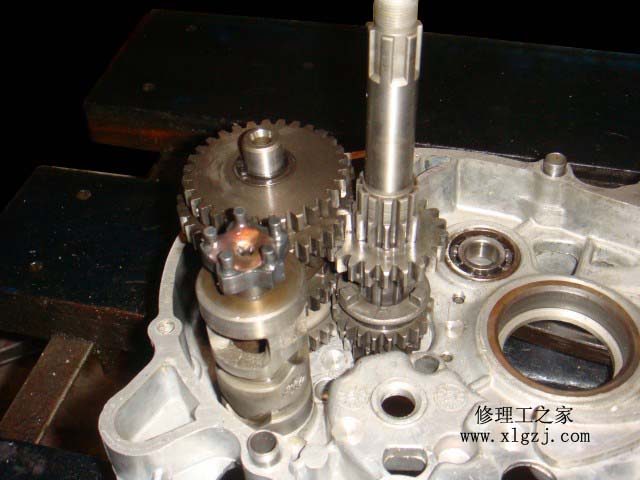

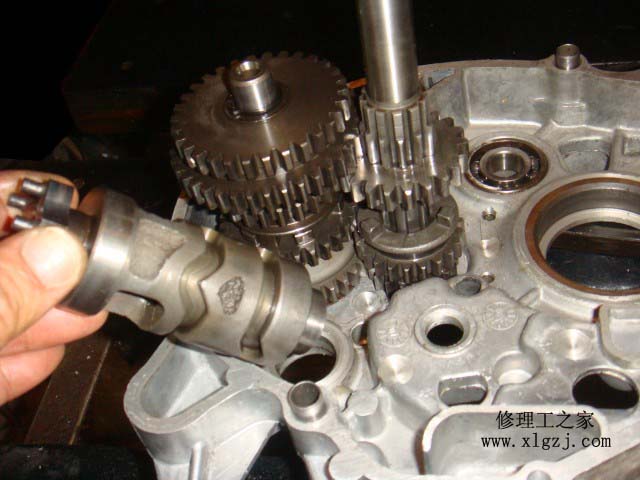

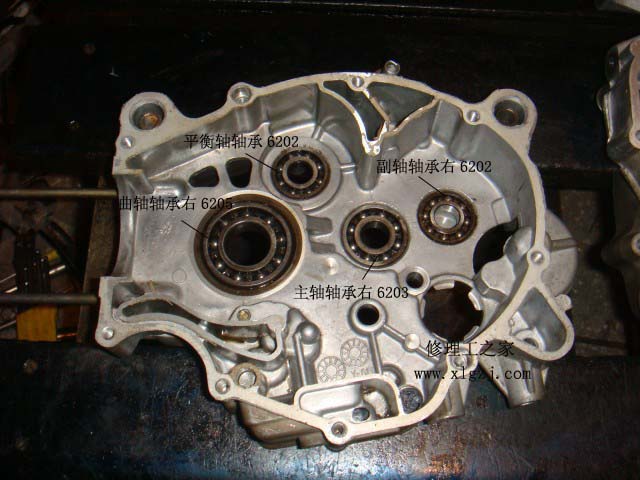

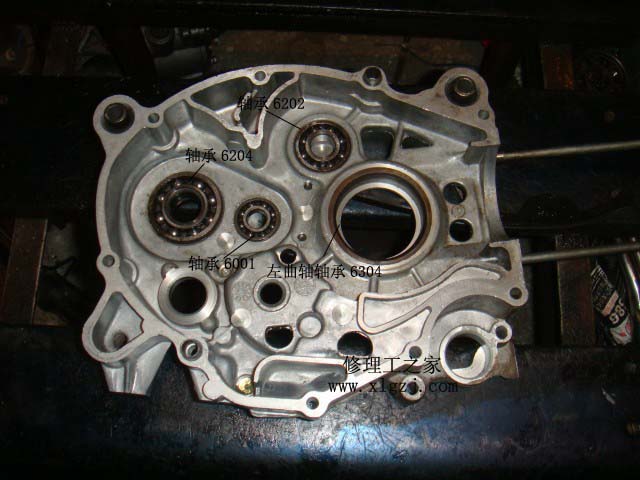

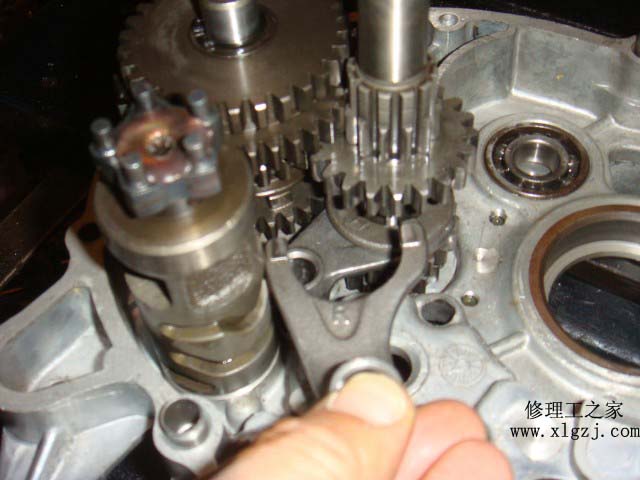

 右箱体壳  左箱体壳  安装副轴齿轮组到左箱体壳上  安装主轴齿轮组.  维修工具http://www.xlgzj.com 安装变速凸轮  变速凸轮安装完成.jpg  安装主轴拨叉

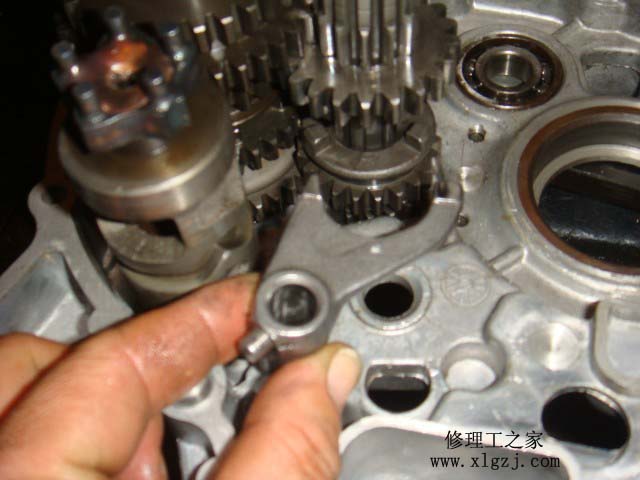

 安装好主轴拨叉.  维修工具http://www.xlgzj.com 安装副轴拨叉  安装好副轴拨叉.

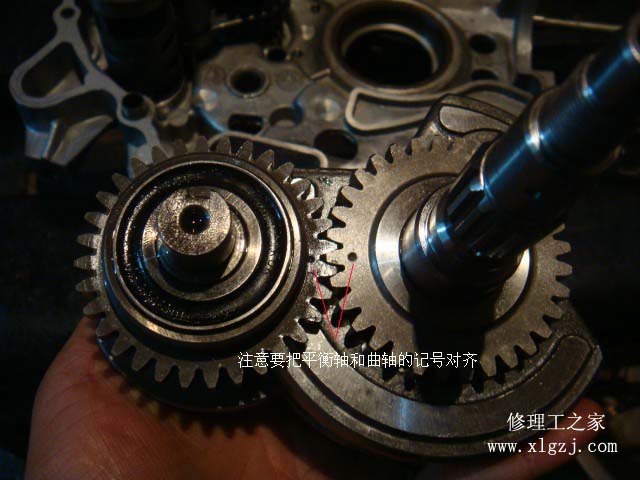

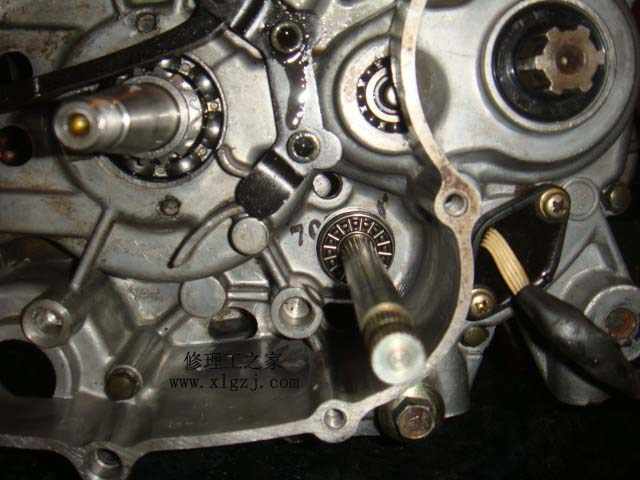

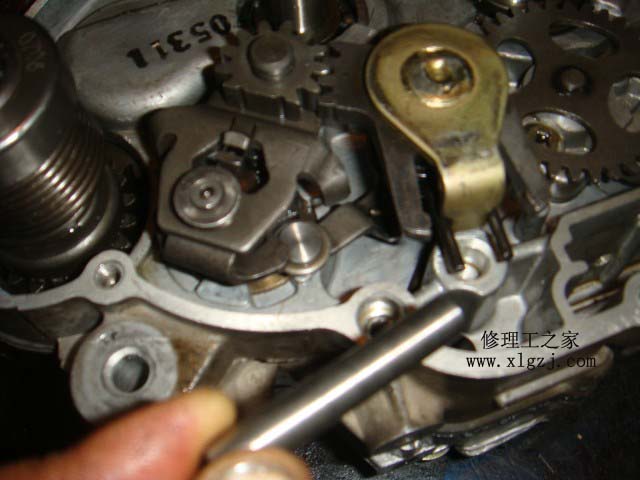

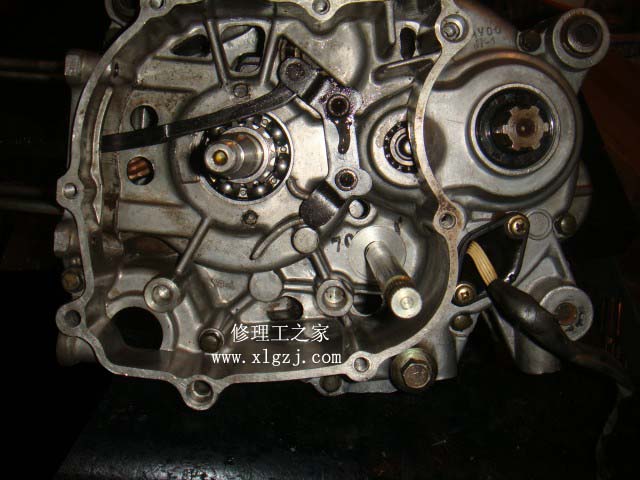

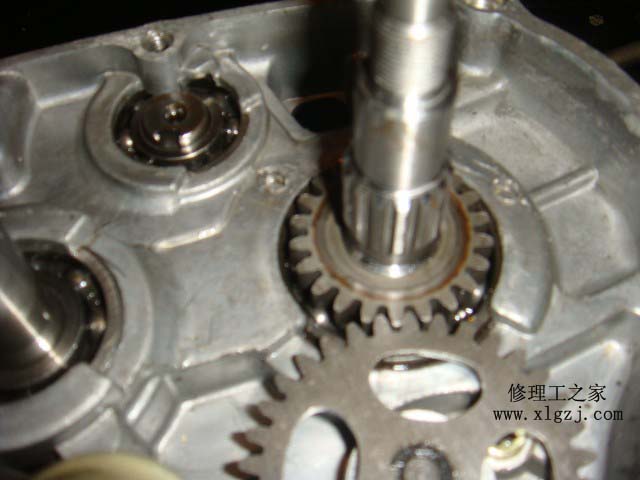

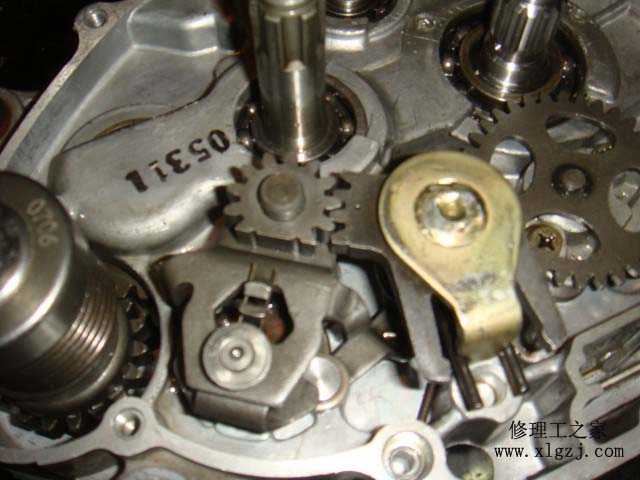

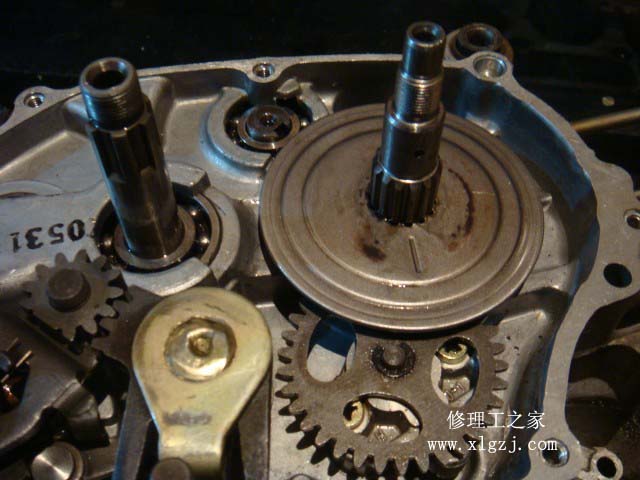

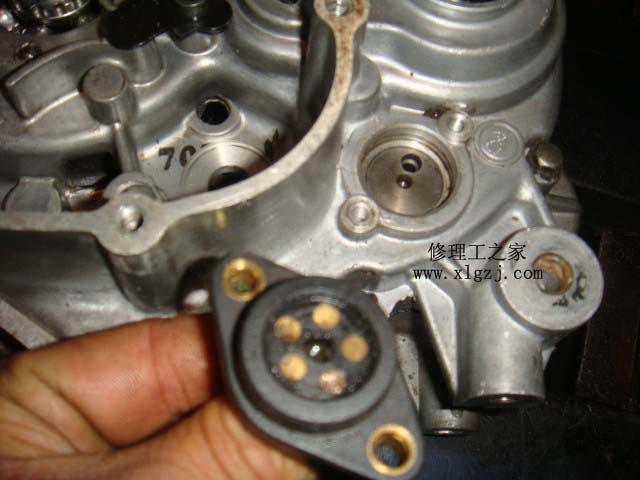

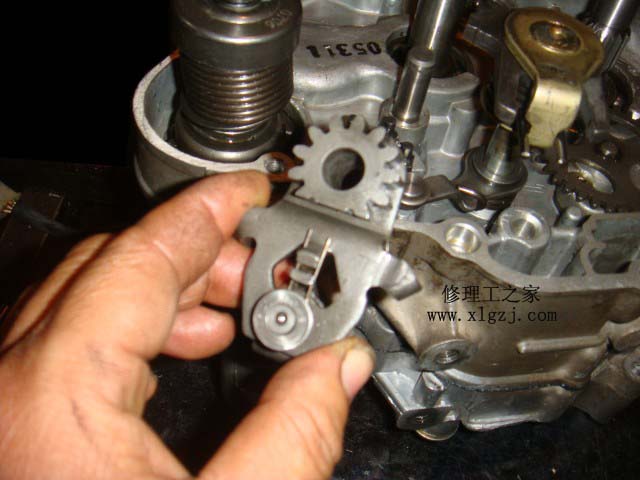

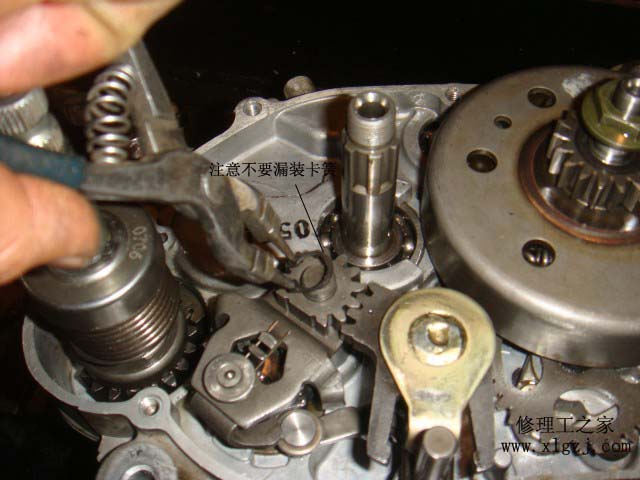

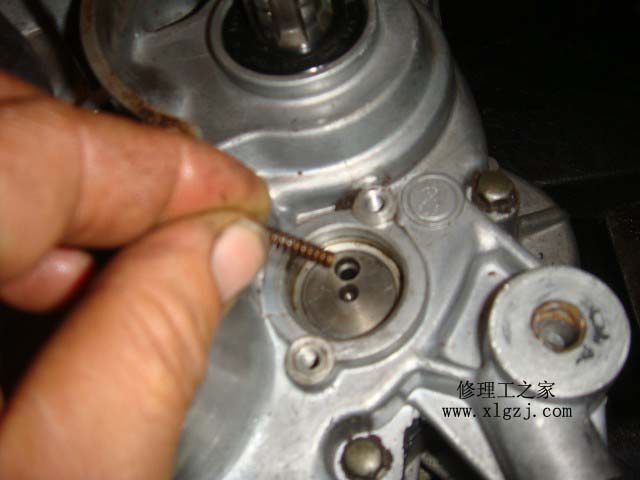

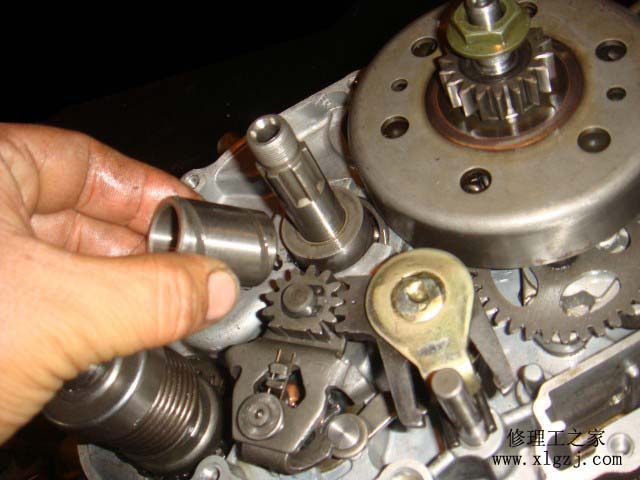

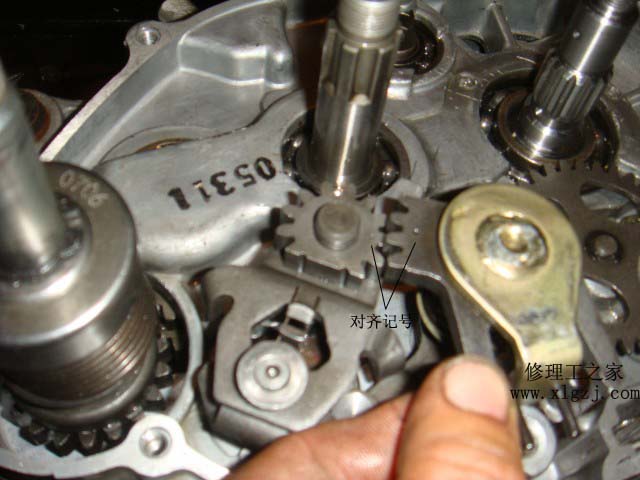

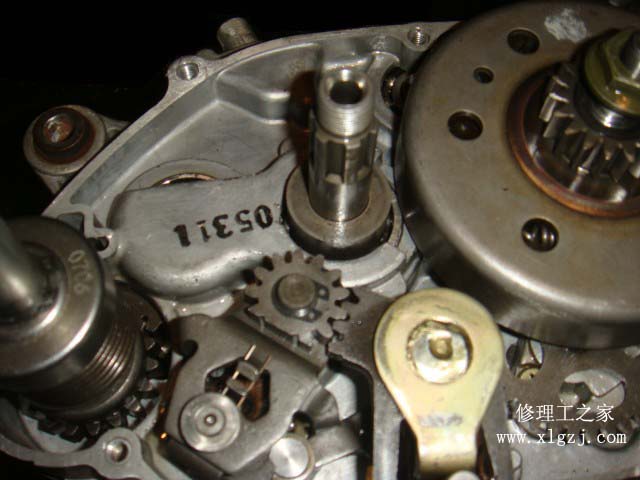

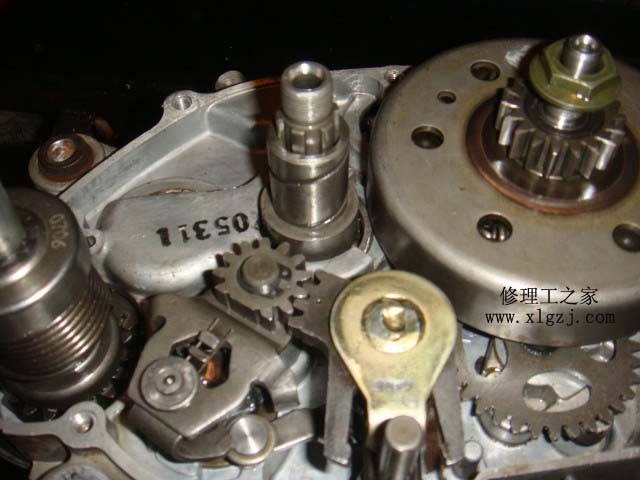

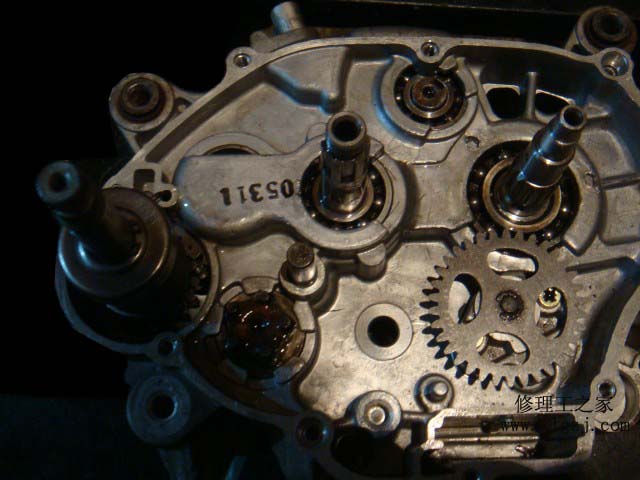

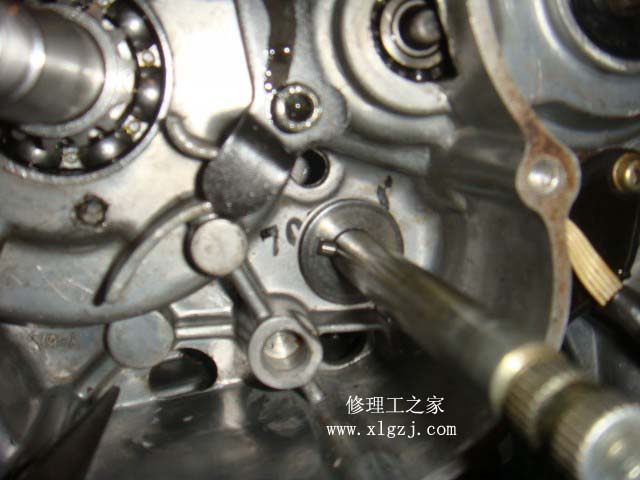

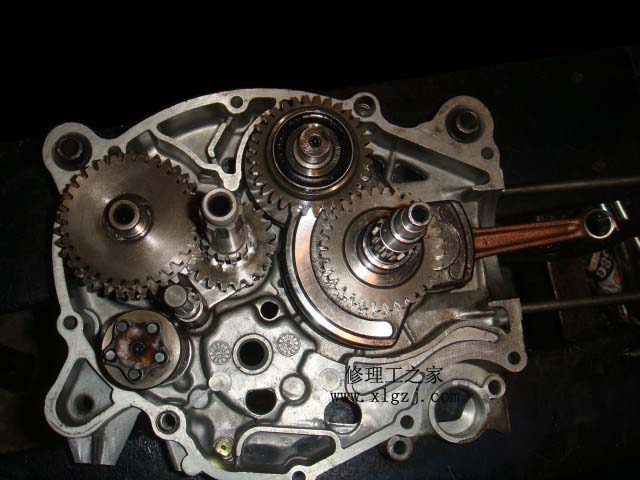

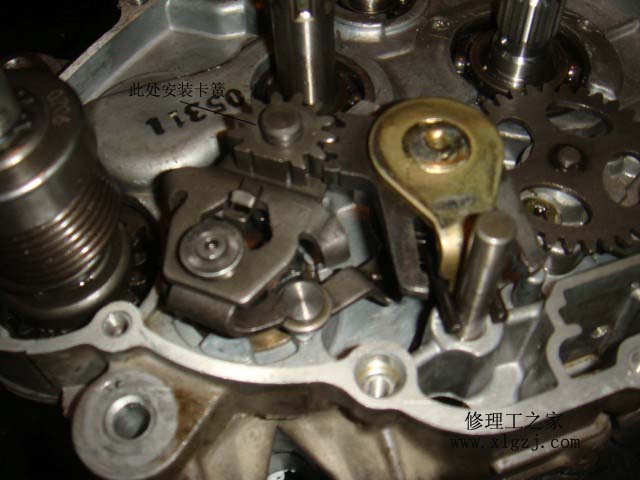

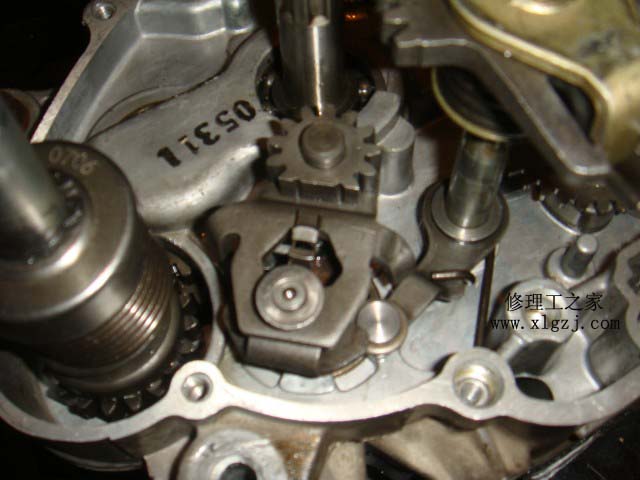

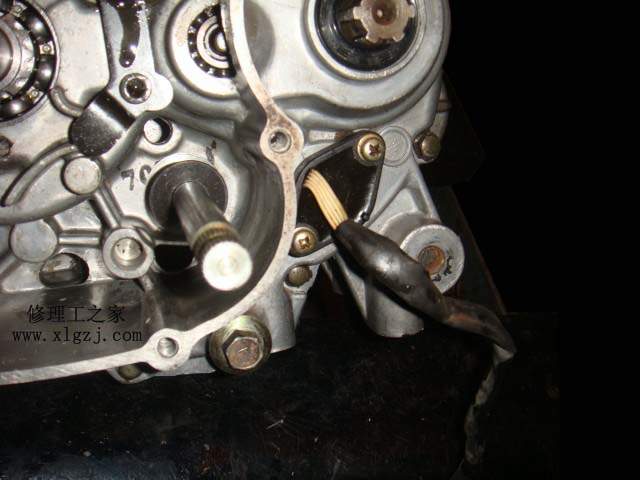

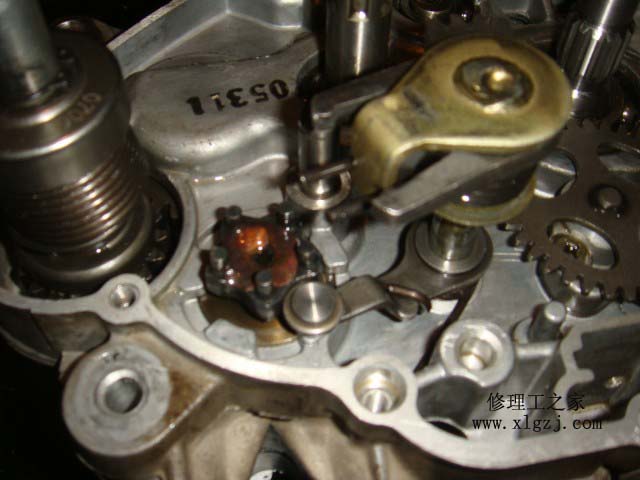

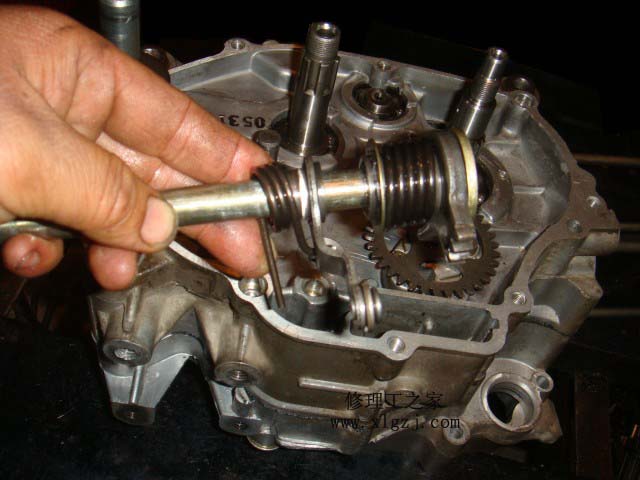

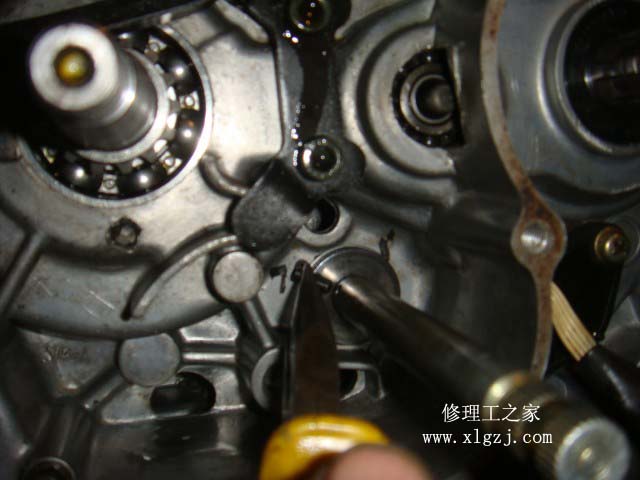

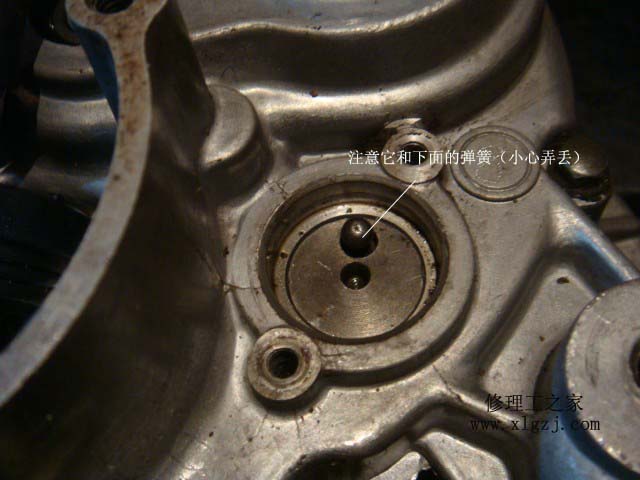

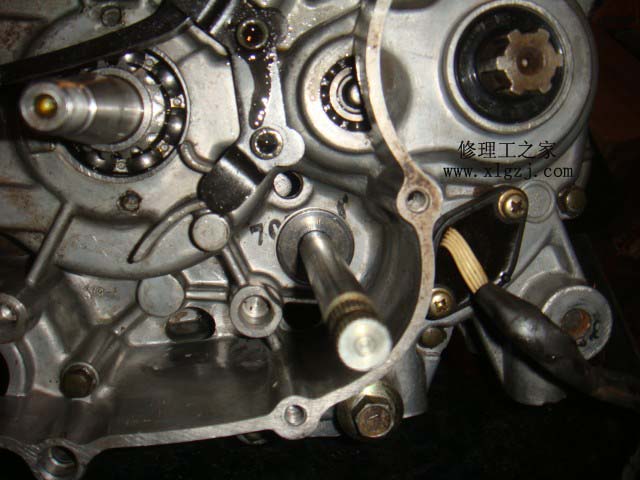

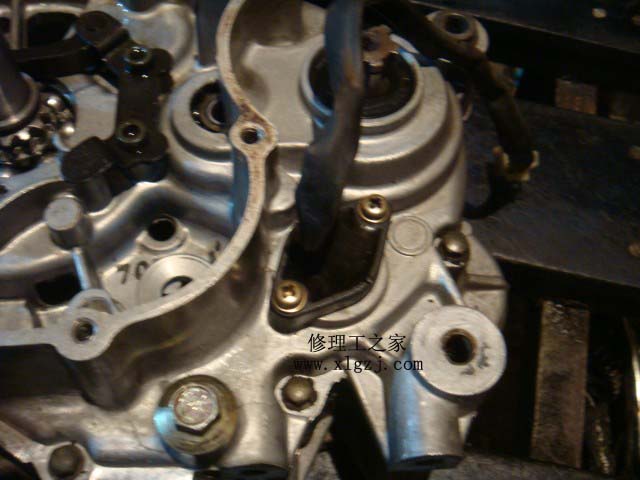

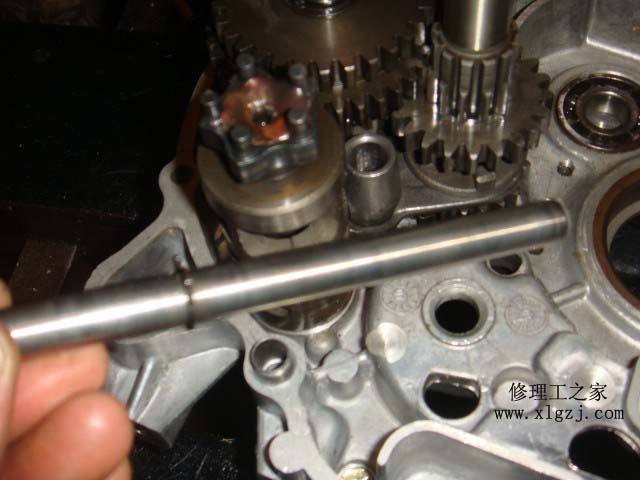

 安装拨叉销.  安装好拨叉销.  把曲轴和平衡轴记号对准后一起放入箱体壳内  维修工具http://www.xlgzj.com 把曲轴和平衡轴同时安装到箱体壳上.  把左右箱体安装完成后翻转箱体准备安装档位显开关.（实际操作时档显开关应在最后安装。否则容易把档显线弄断）  先把动触点弹簧安装好.  安装动触点.  维修知识http://www.xlgzj.com 档位显示开关动触点安装完成  档显开关安装完成.  翻转箱体壳安装启动轴总成.  安装变速轴  安装变速轴第一步  摩托车配件http://www.xlgzj.com 安装变速轴第二步  安装变速轴第三步  安装变速轴第四步.  安装变速轴第五步.  安装变速轴回位簧定位销.  内容来自修理工之家www.xlgzj.com 安装好定位销.  装上卡簧.  曲轴油泵齿.  安装好曲轴油泵齿.jpg  安装好铁盘.jpg

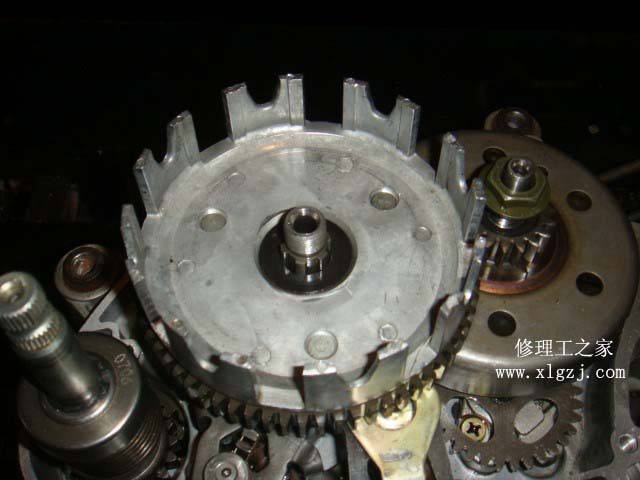

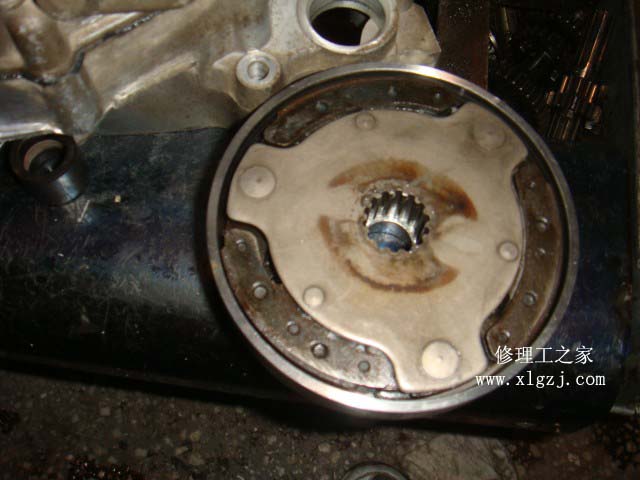

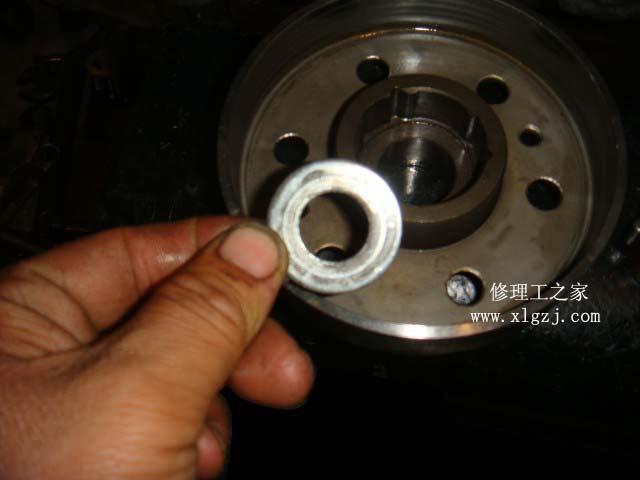

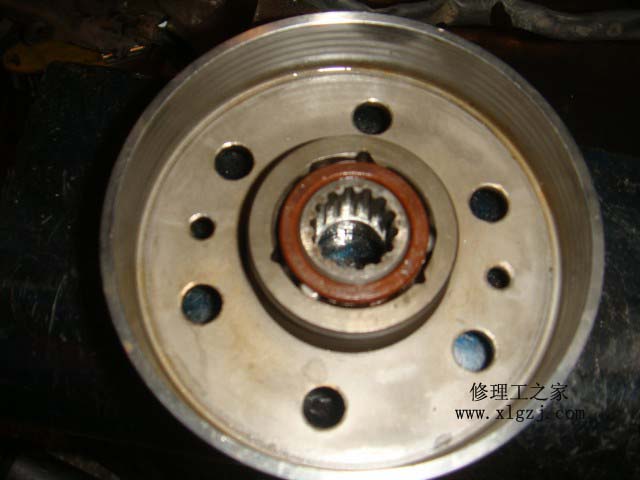

修理工之家http://www.xlgzj.com  安装初级离合器第二步.jpg

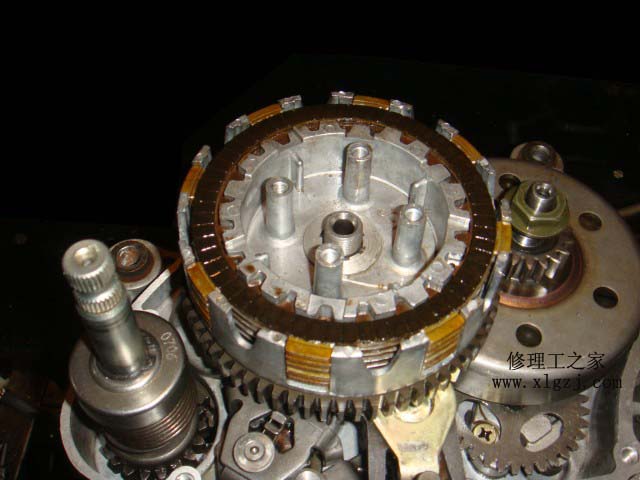

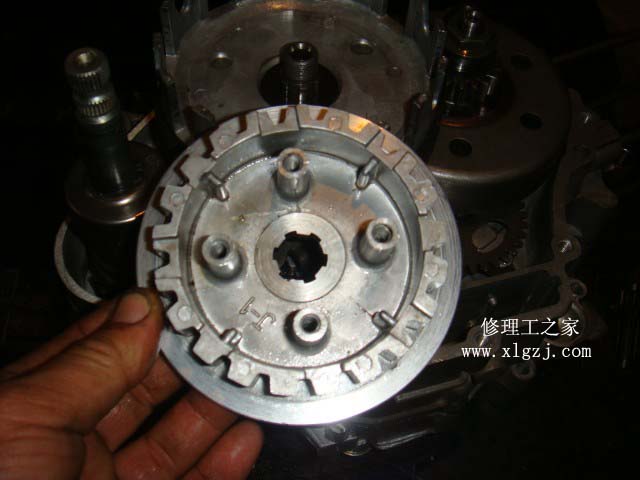

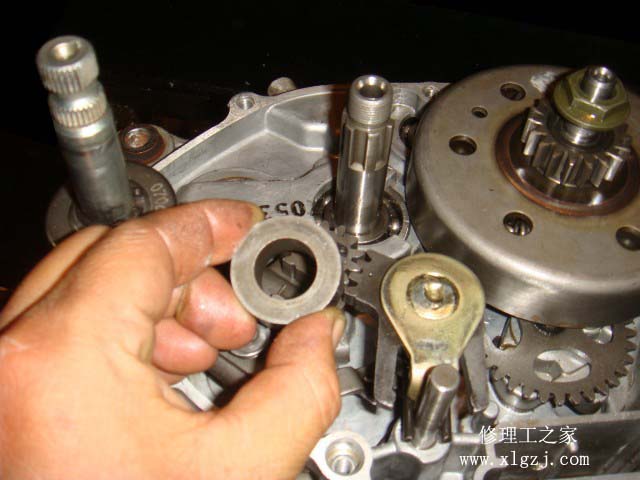

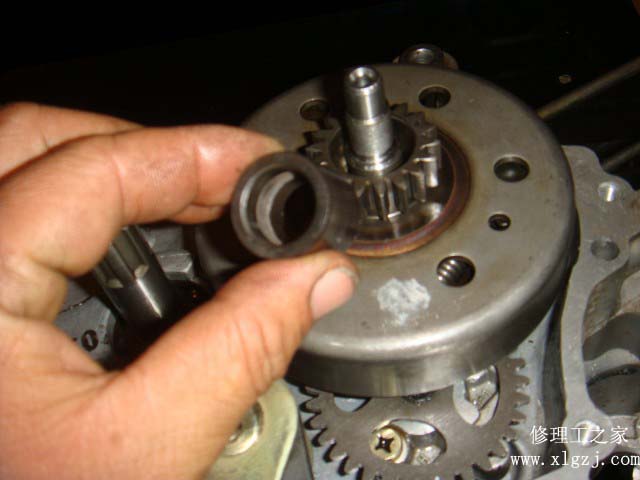

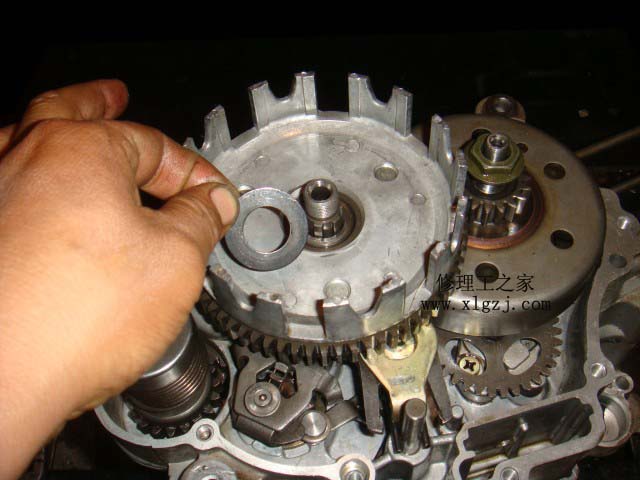

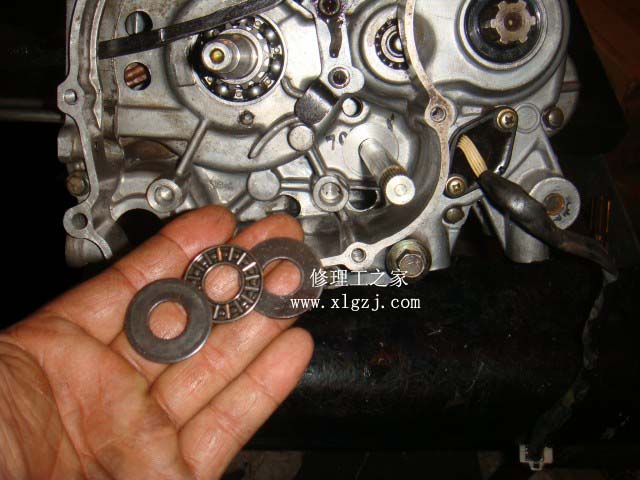

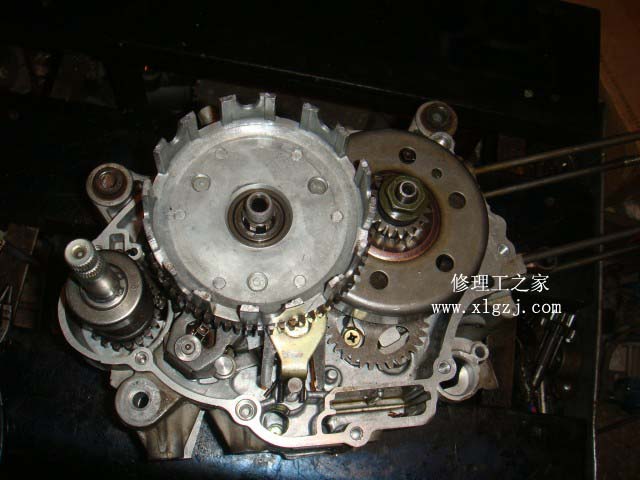

 离合器内套.jpg  放好离合器内套.jpg

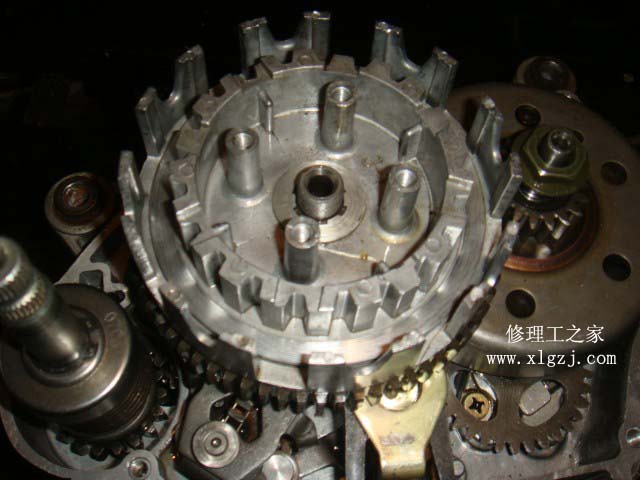

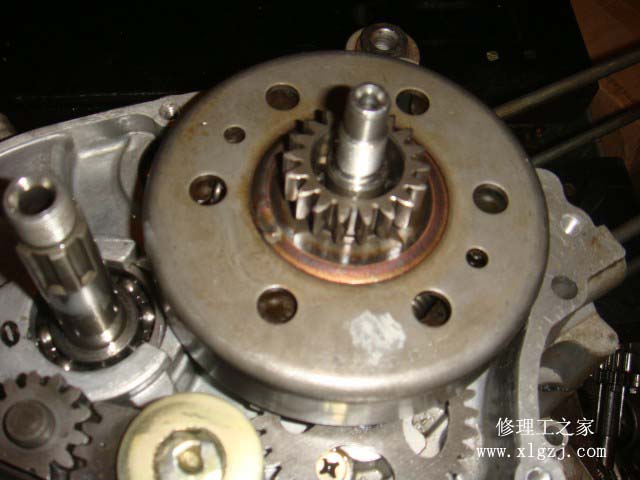

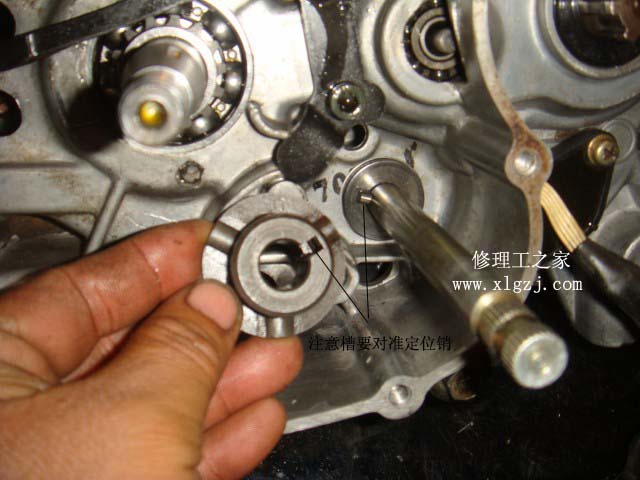

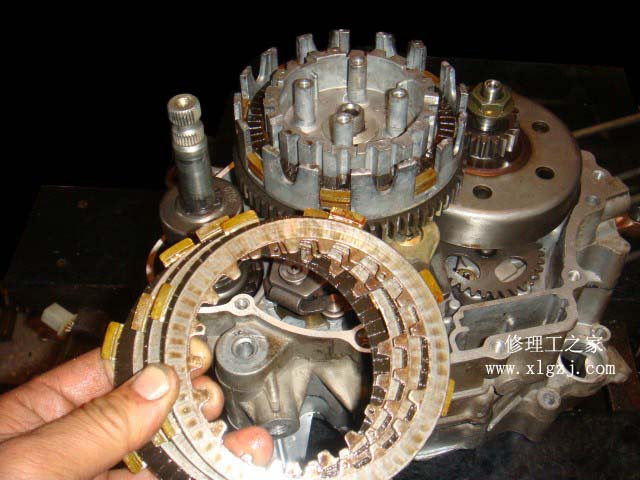

修理工之家http://www.xlgzj.com  把离合器大毂装好.jpg

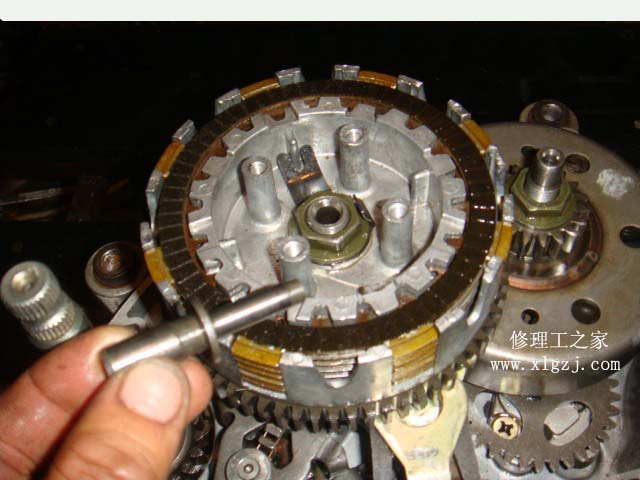

维修工具http://www.xlgzj.com  把离合器小毂安装好.jpg

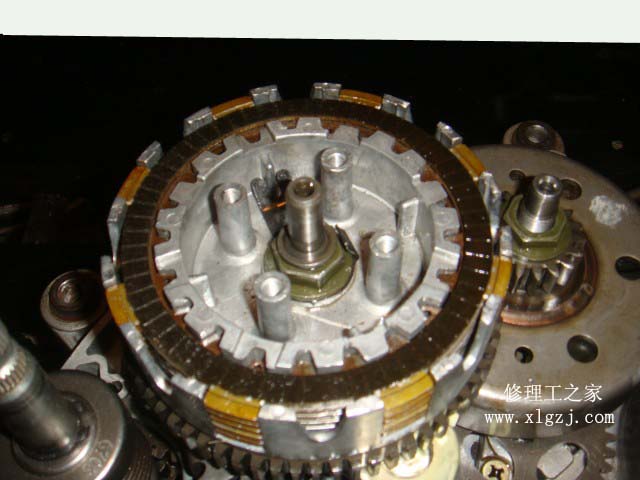

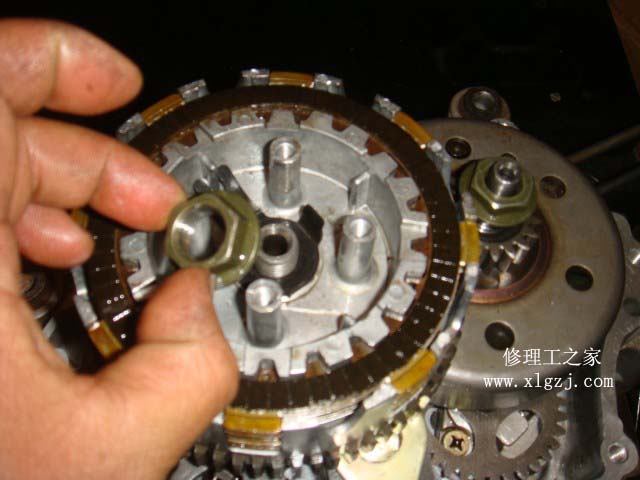

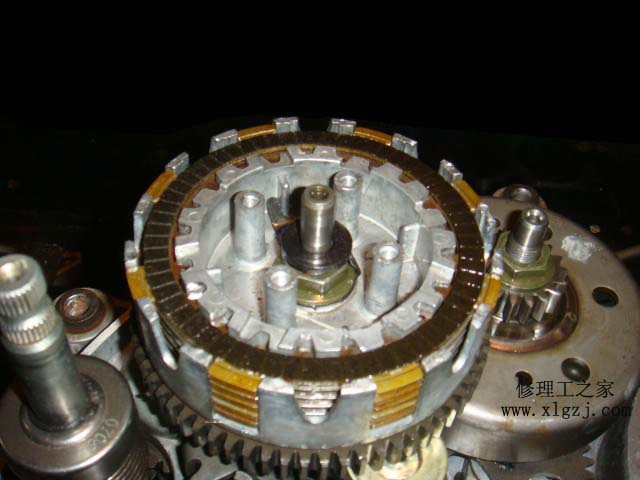

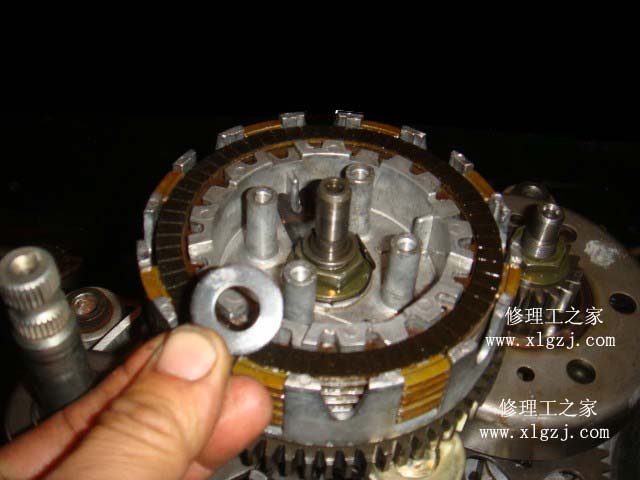

 放好锁片后.jpg  锁紧螺母.jpg

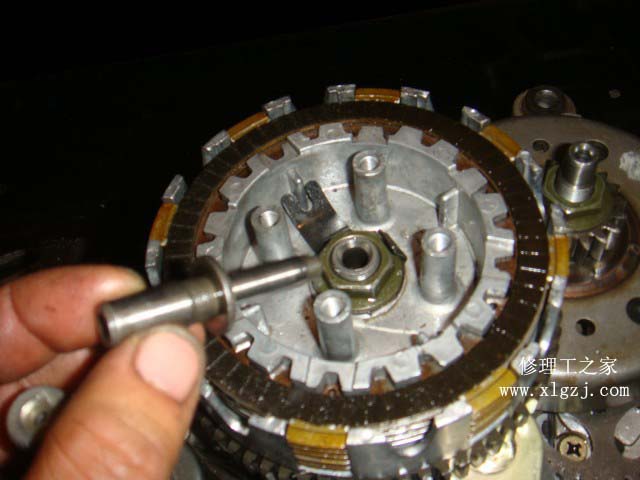

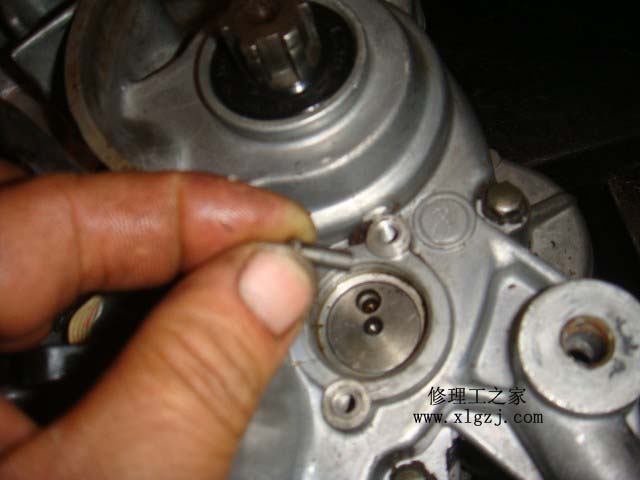

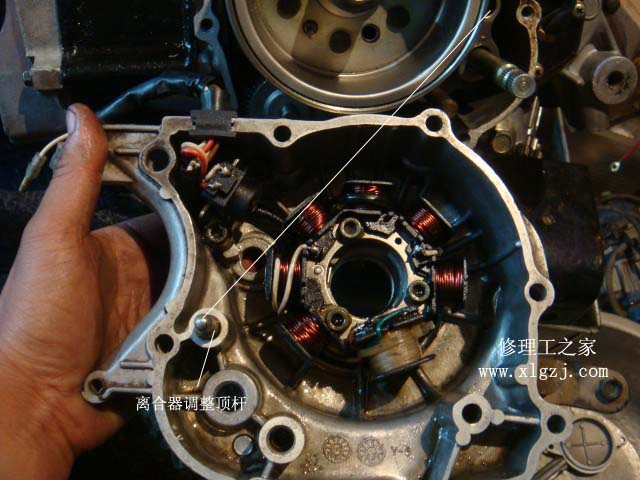

维修知识http://www.xlgzj.com  放入小顶杆.jpg

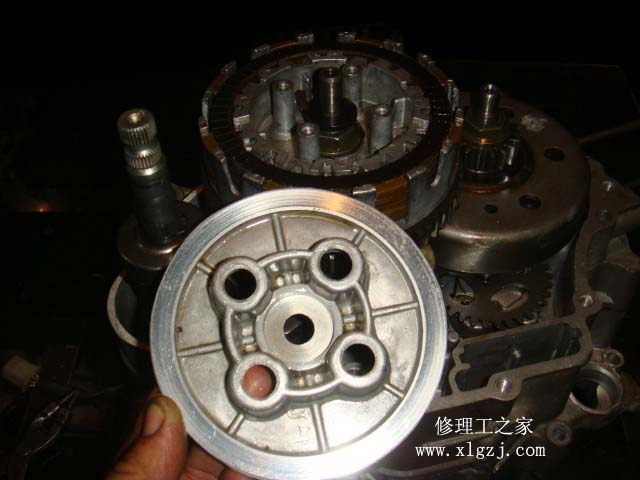

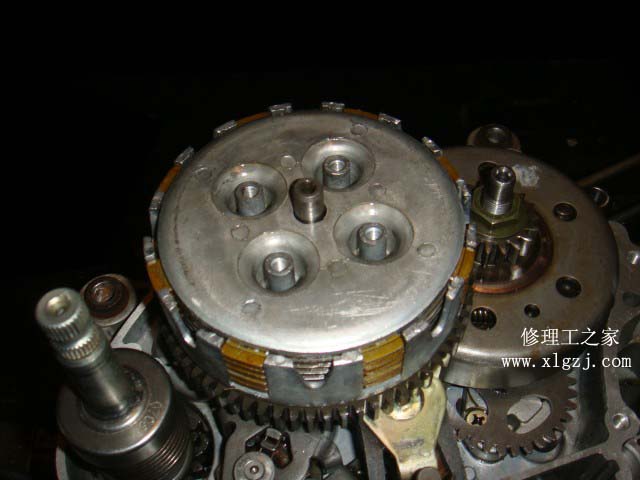

 取来离合器压盖.jpg 摩托车配件http://www.xlgzj.com

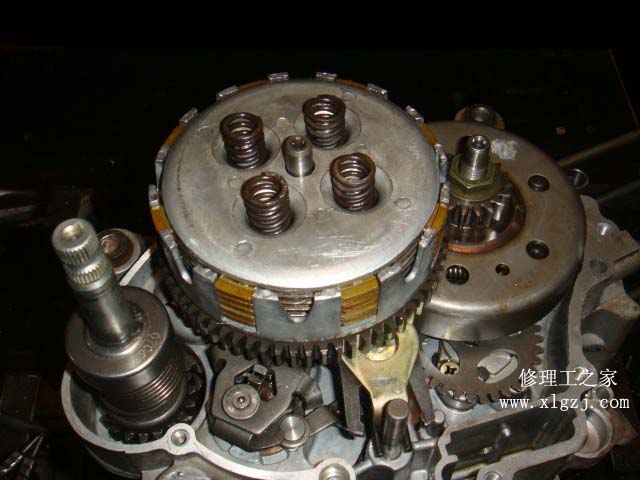

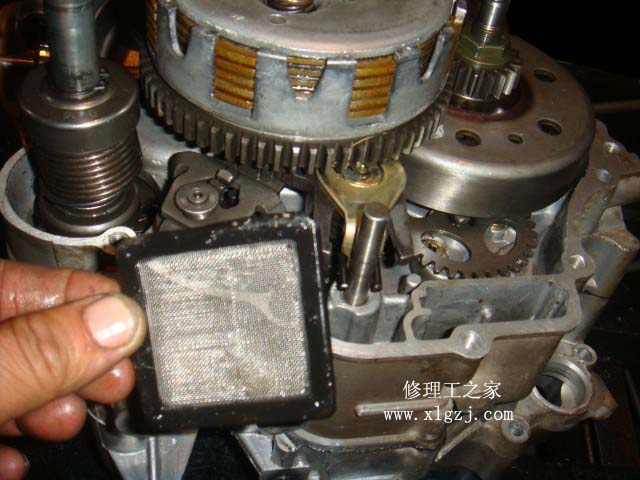

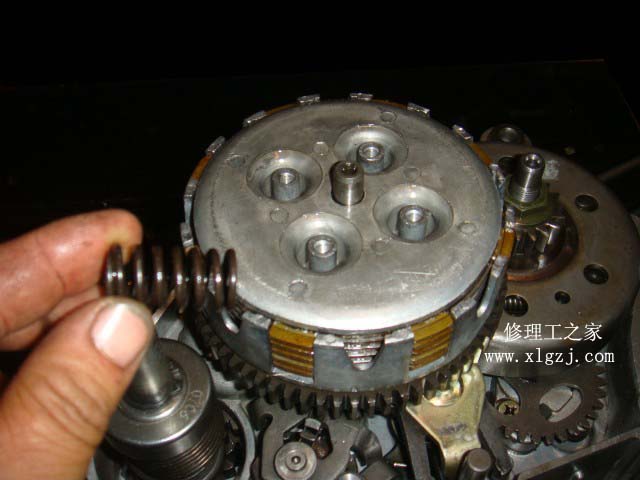

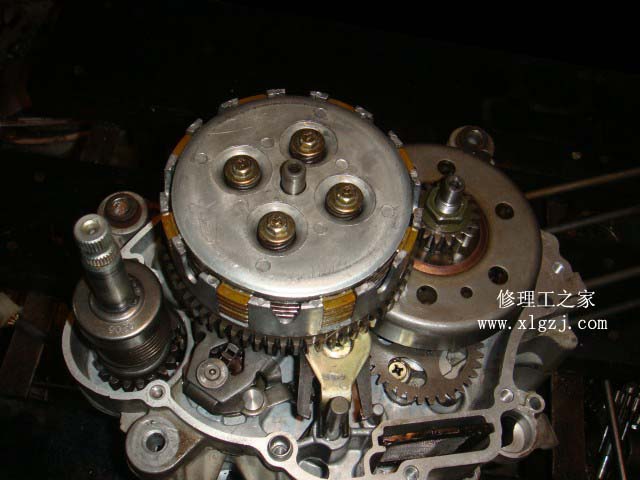

 61把机油滤网装好.jpg  62安装好离合器弹簧并把螺丝拧紧.jpg

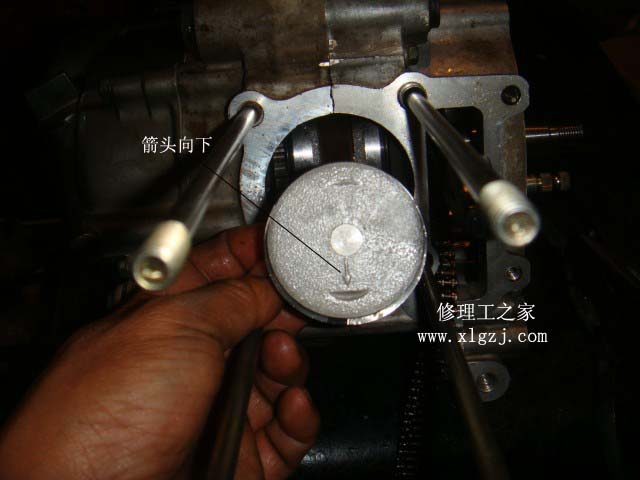

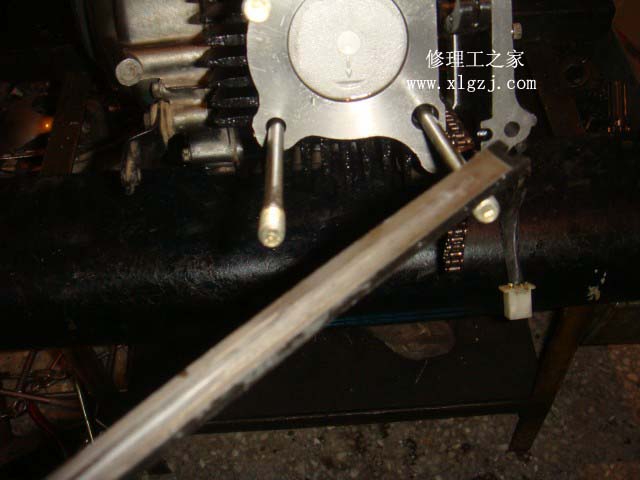

维修工具http://www.xlgzj.com          摩托车配件http://www.xlgzj.com
