JH100电启动发动机（150FMG发动机）拆卸图解

时间:2010-02-18 16:47来源:未知 作者:admin1 点击:次
JH100电启发动机的拆解 一.缸体、活塞的拆卸 首先做好准备工作 卸下缸盖螺丝 卸下气门室盖 把缸头左盖 卸下缸头左盖 把正时轮螺丝卸下后 取下缸头后 取下油道衬套（应注意安装时不要漏装） 取下缸垫后 卸下托链轮螺丝，取下拖链轮、缸体螺丝 取下活塞销卡簧

JH100电启发动机的拆解

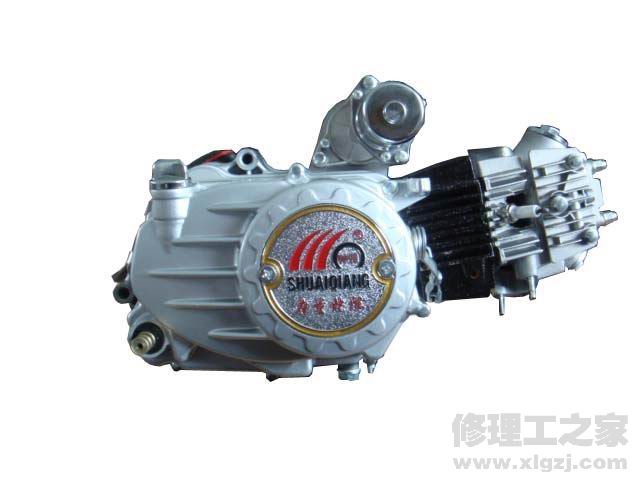

JH100电启动发动机
 一.缸体、活塞的拆卸

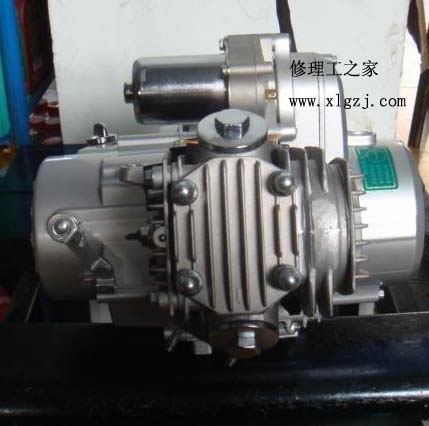

            首先做好准备工作
JD电启动发动机
卸下缸盖螺丝
卸下钢柱螺丝

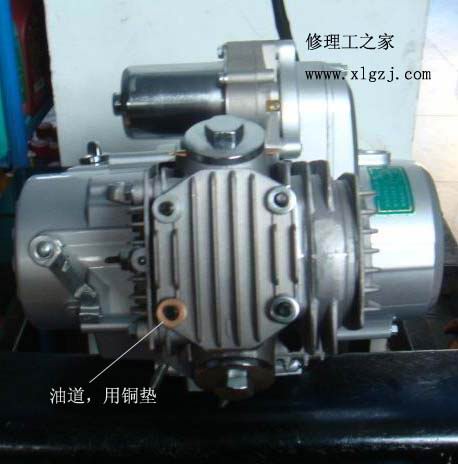

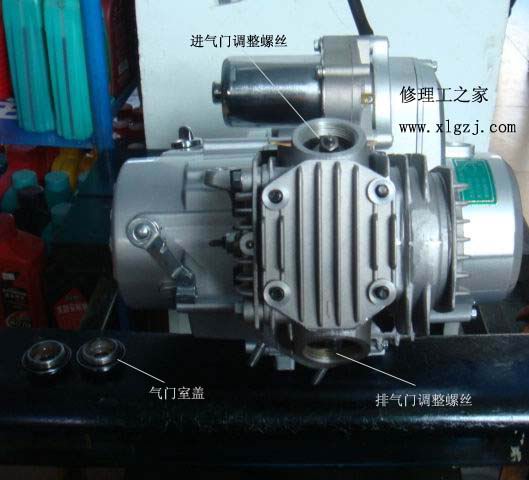

卸下气门室盖
缸体，活塞环，缸头，气门室盖 内容来自修理工之家www.xlgzj.com
把缸头左盖
嘉陵100电启发动机，

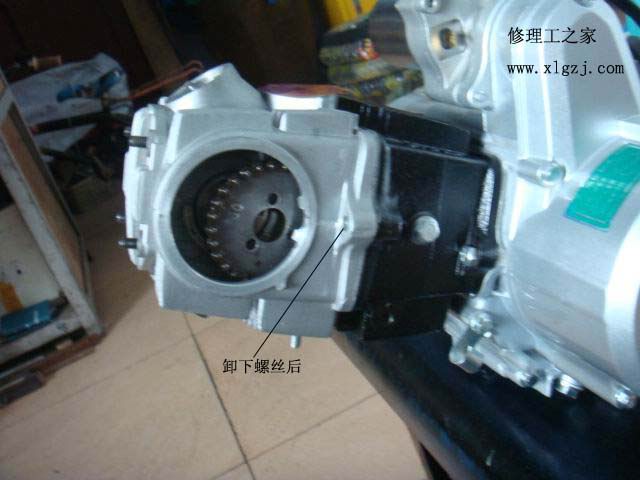

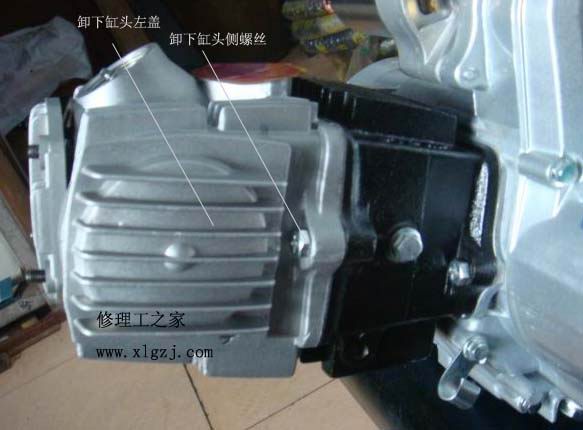

卸下缸头左盖
卸下缸头左盖

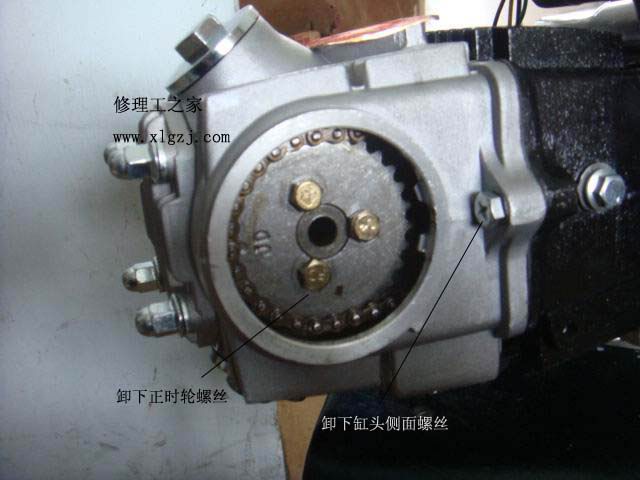

把正时轮螺丝卸下后
捷达100发动机的拆解
取下缸头后
取下缸头，JH100缸头，JH100缸体，
电动车配件http://www.xlgzj.com

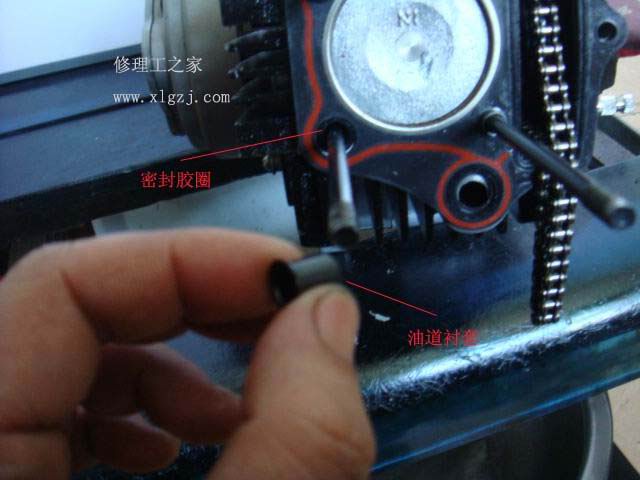

取下油道衬套（应注意安装时不要漏装）
JH 100发动机，缸头，缸体，

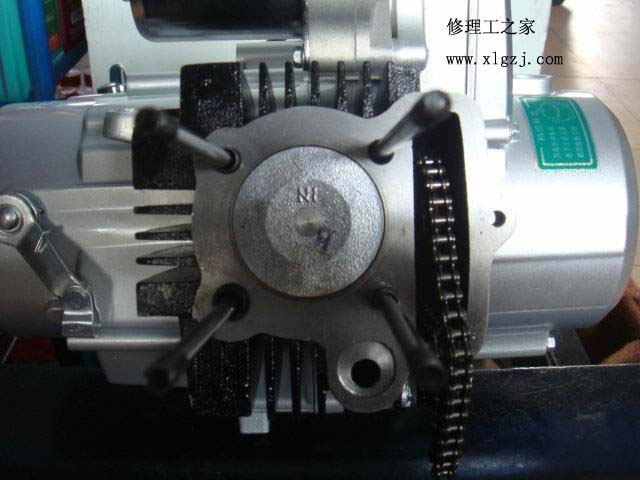

取下缸垫后
发动机的拆装，缸体，缸头，缸垫，

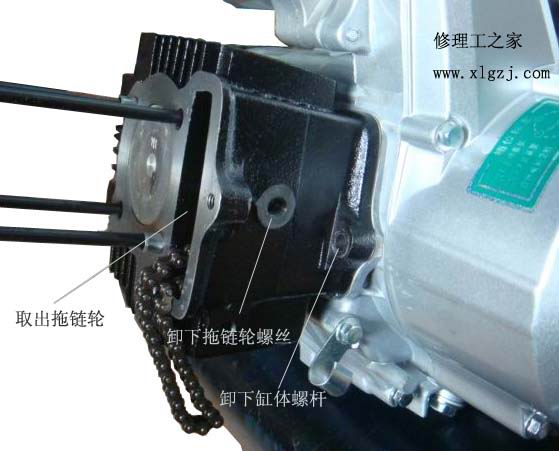

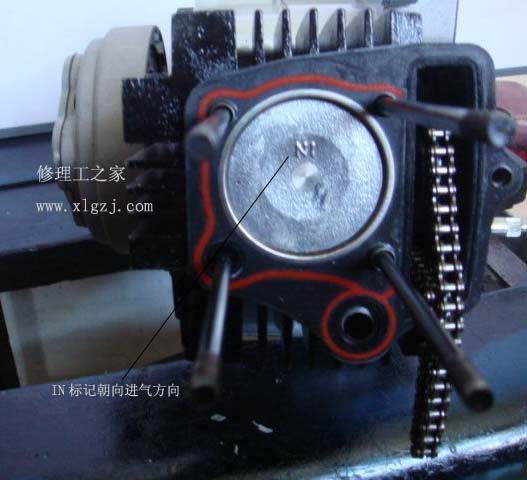

卸下托链轮螺丝，取下拖链轮、缸体螺丝

发动机的拆装，缸体，缸头，活塞，活塞环，

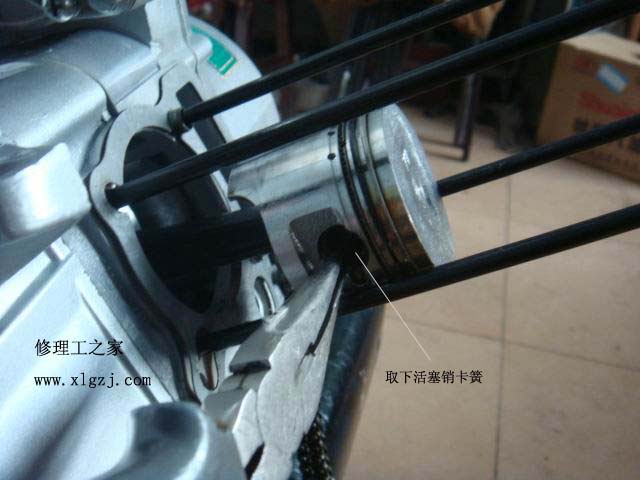

取下活塞销卡簧
发动机，的拆装，缸体，缸头，活塞，活塞环，
维修配件http://www.xlgzj.com

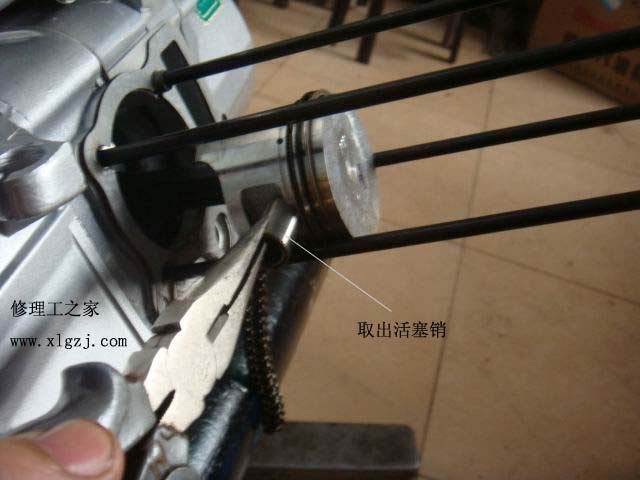

取出活塞销
发动机的拆装，缸体，缸头，活塞，活塞环，

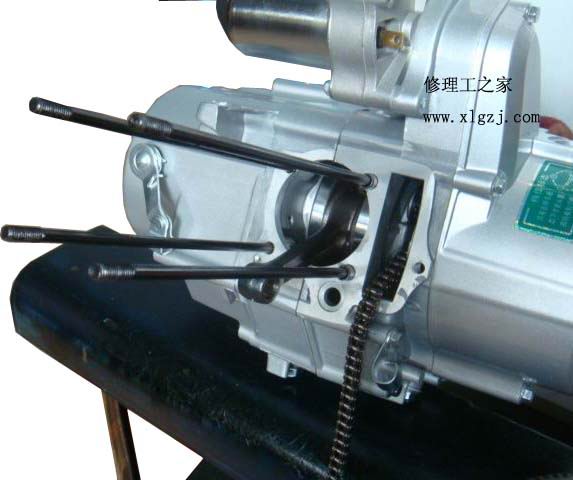

取下活塞
发动机的拆装，缸体，缸头，活塞，活塞环，









维修工具http://www.xlgzj.com
