金城125(CG款)离合器、机油泵的拆解图 维修工具http://www.xlgzj.com 这款车的半箱壳用的是仿铃木刀半箱壳。内部与标准CG125不同的就是机油泵,用普通CG125不带转速齿机油泵可以直接互换。 维修配件http://www.xlgzj.com

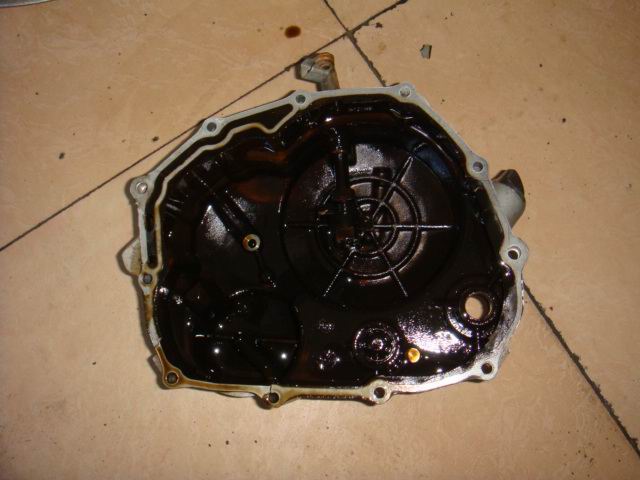

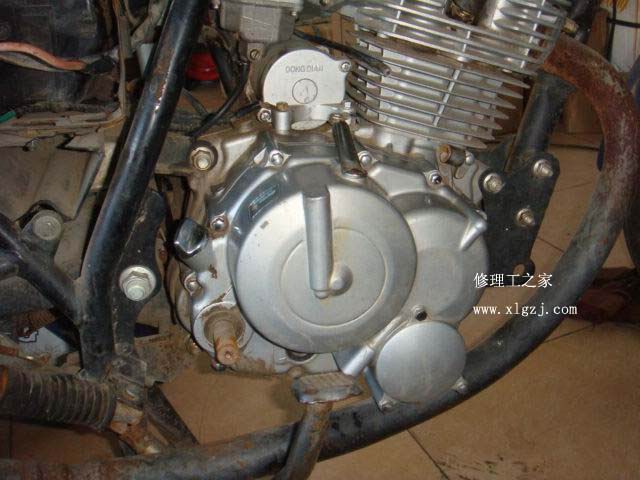

还没来得及清洗的半箱壳

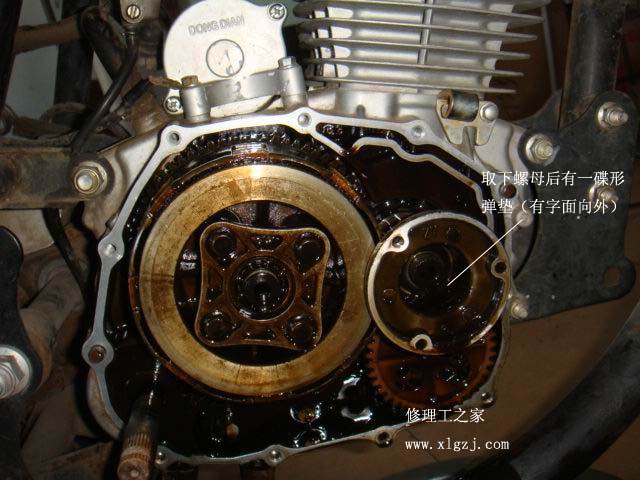

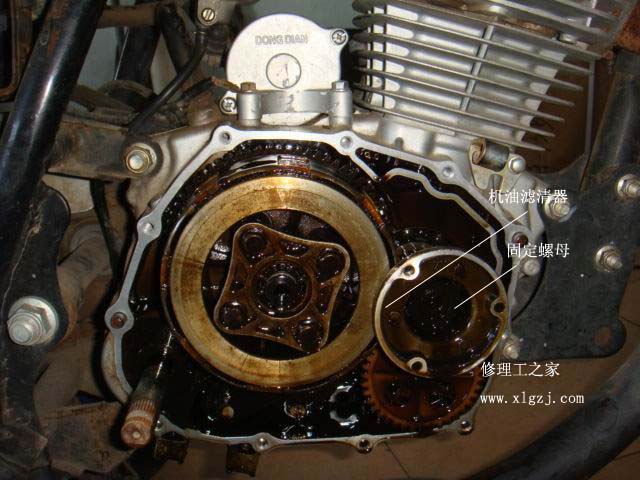

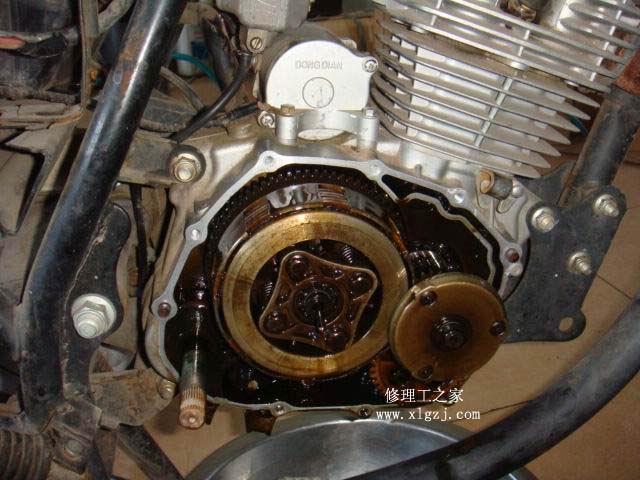

取下半箱壳后 取下离心式机油滤清器盖露出固定螺母用专用扳手卸下 维修配件http://www.xlgzj.com

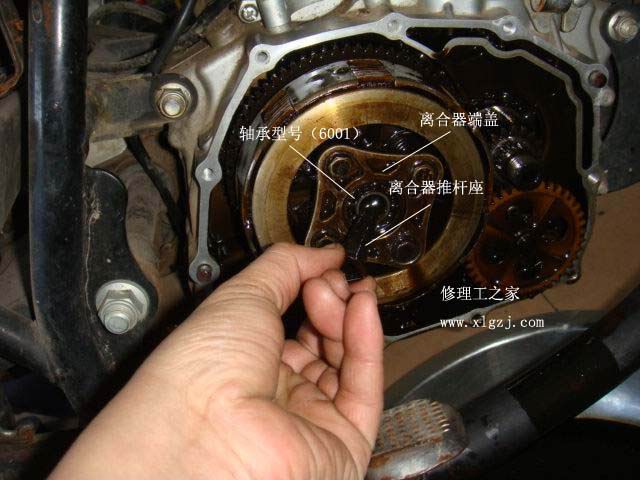

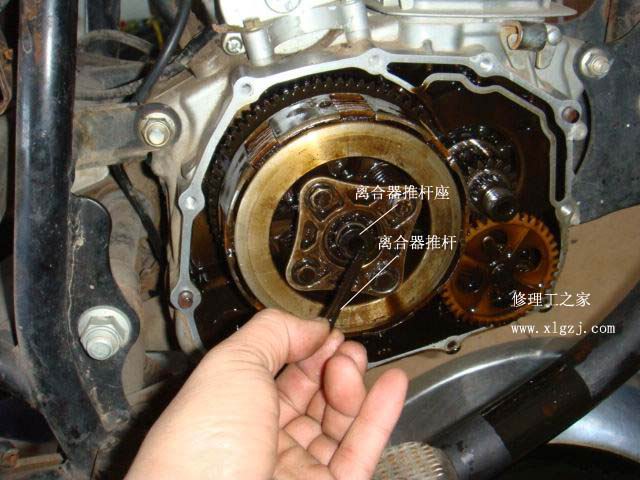

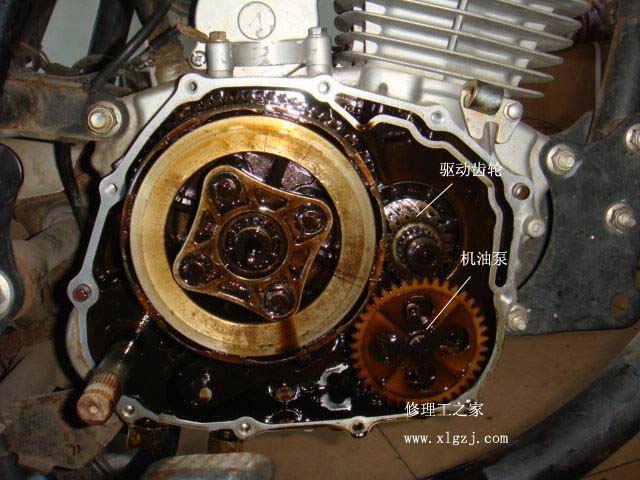

卸下固定螺丝后 取下离心式机油滤清器露出驱动齿轮 取下离合器推杆 取下离合器推杆座 摩托车配件http://www.xlgzj.com

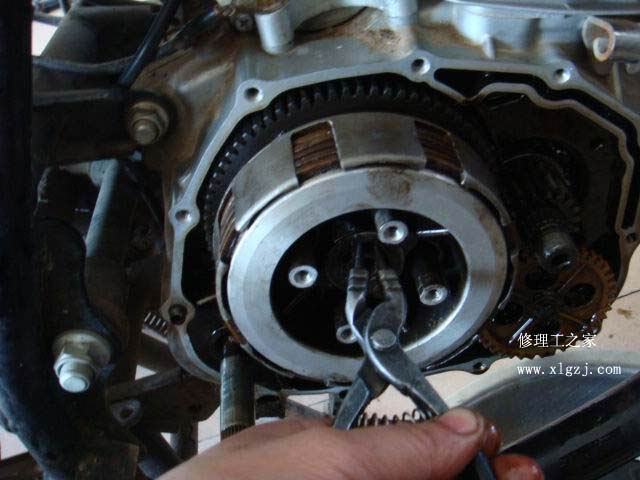

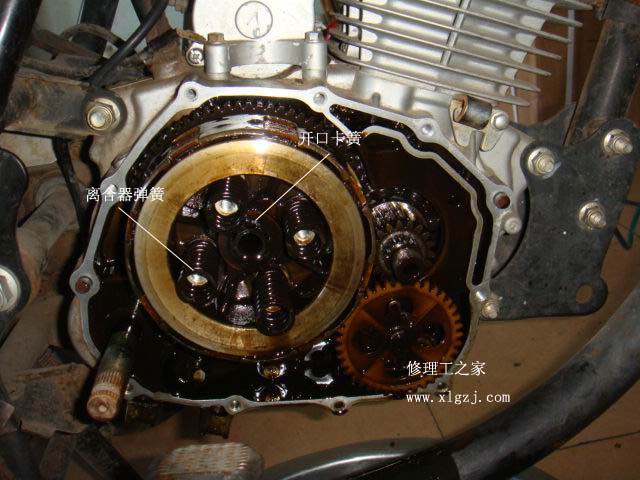

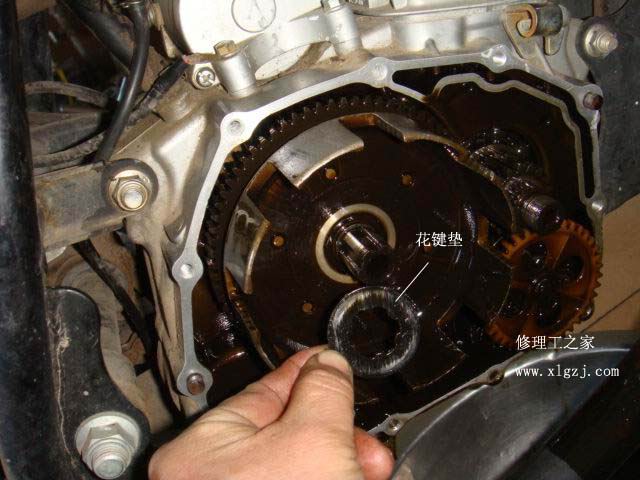

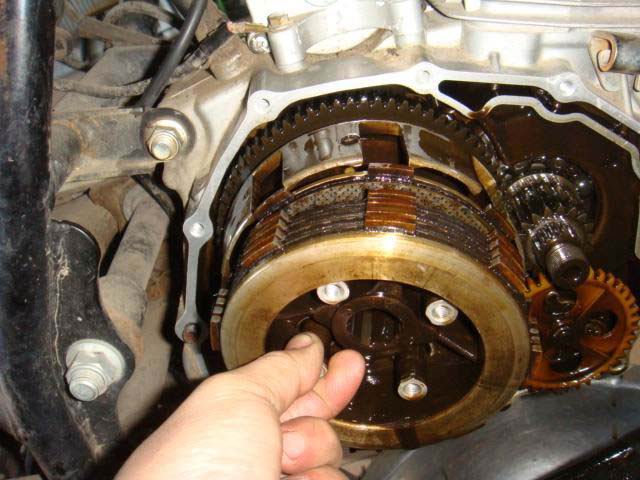

取出离合器端盖后 露出离合器弹簧 用卡簧钳卸下 开口卡簧 取下离合器小鼓 取下小鼓下面的花键垫片 修理工之家http://www.xlgzj.com

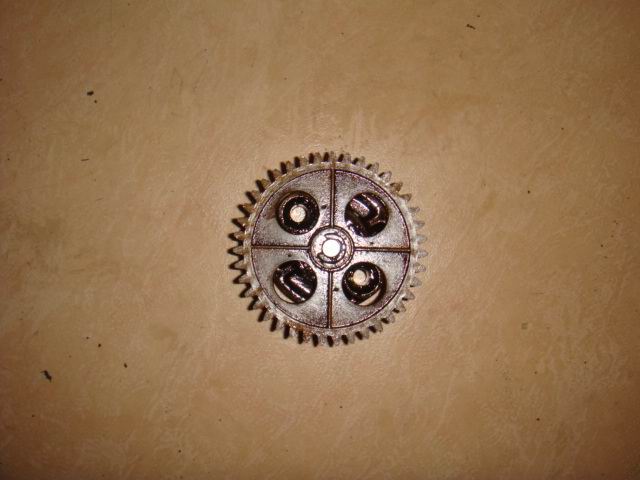

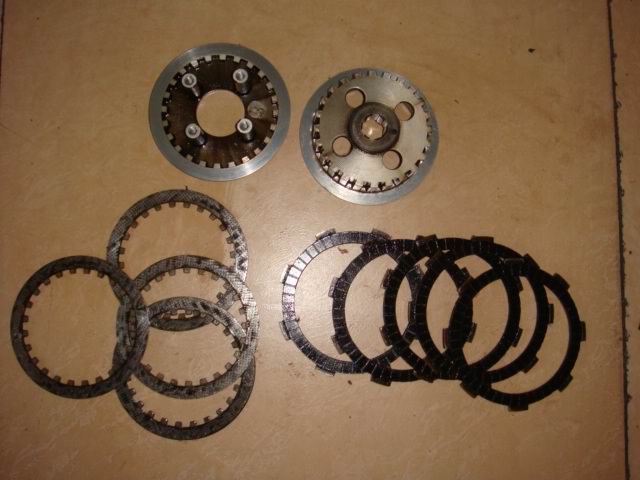

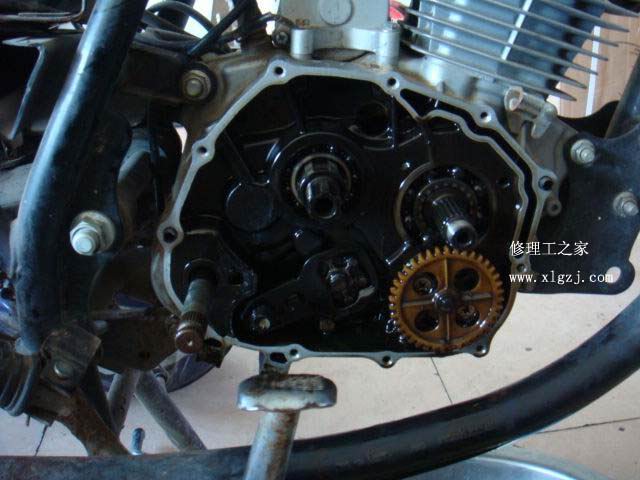

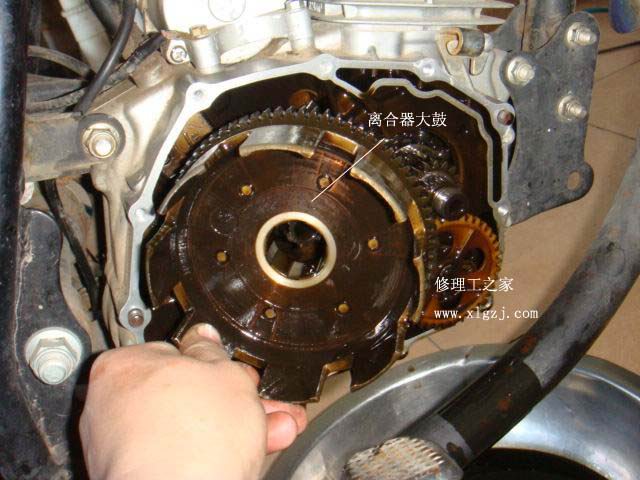

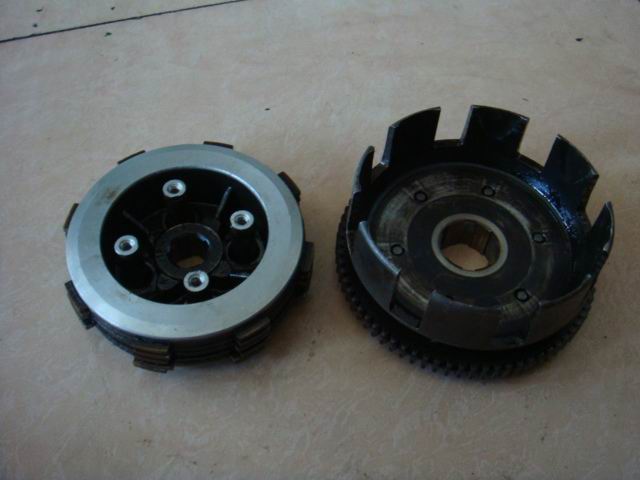

取下离合器大鼓 取下曲轴上的驱动轮 露出了与众不同的机油泵 离合器小鼓及离合器片的分解图 维修工具http://www.xlgzj.com 离合器大鼓、小鼓 机油泵 电动车配件http://www.xlgzj.com (责任编辑:admin1) |
