五羊-本田CHA125的点火方式过程

时间:2009-12-29 20:12来源:未知 作者:admin1 点击:
五羊-本田CHA125的点火方式过程 五羊-本田CHA125摩托车采用了电容放电式无触点外触发线圈点火系统,其电路如图所示。其工作过程如下:三相交流发电机产生的电流经整流后成为12V的直流电,经CDI组件的式升压电路升压后,向电容充电。当发电机飞轮转子外沿的凸

                五羊-本田CHA125的点火方式过程

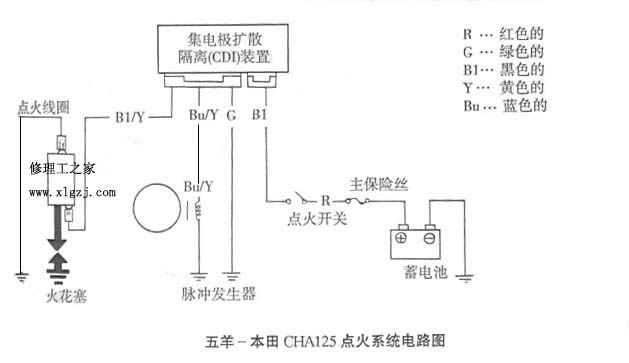

   五羊-本田CHA125摩托车采用了电容放电式无触点外触发线圈点火系统,其电路如图所示。其工作过程如下:三相交流发电机产生的电流经整流后成为12V的直流电,经CDI组件的式升压电路升压后,向电容充电。当发电机飞轮转子外沿的凸台前沿转至外触发线圈的磁芯时,磁极芯的磁通量增加,当转子的凸台后沿转至与外触发线圈脱开的瞬间,磁通量突然消失,在外触发线圈中感应出一脉冲电压,使可控硅SCR导通,此时先前储备有电能的电容便迅速放电,通过点火线圈中初级线圈和次级线圈匝数比的不同,迅速在次级线圈中感应出上万伏的高压电,使火花塞点火。电路图如下: 维修知识http://www.xlgzj.com
