轮毂式有刷电动机的结构 www.xlgzj.com

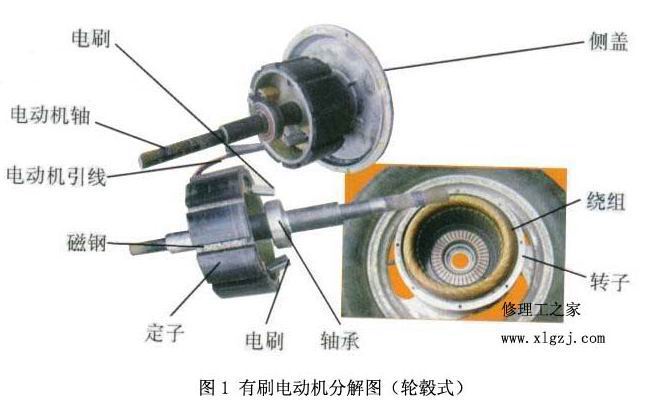

有刷电动机的基本组成主要由定子、转子、电刷和换向器等组成。如图1所示 电动车配件http://www.xlgzj.com  定子

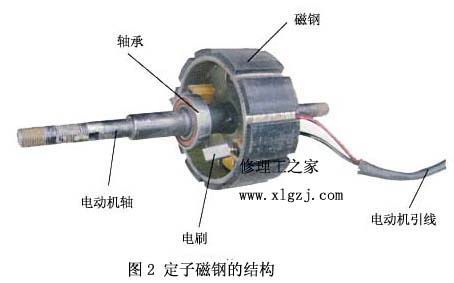

电动机工作中不转动的部分叫定子，它包括电动机轴和磁钢等。磁钢是用高磁场强度的磁性材料制成，目前在电动机上广泛采用的是钕、铁、硼稀土磁钢。磁钢的结构如图2所示  转子

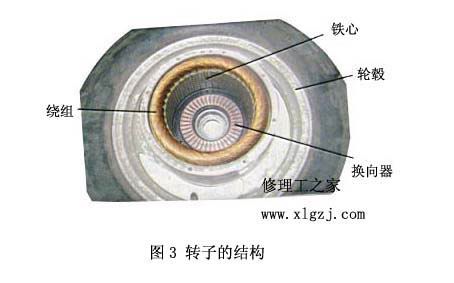

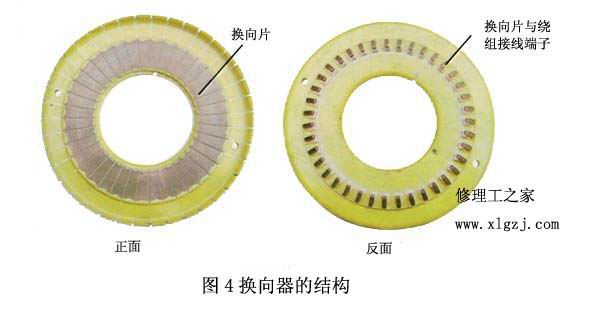

电动机工作中转动的部分叫转子，它包括铁心、绕组、换向器和轴承等。铁心,有许多槽，便于安装线圈，转子铁心的结构如图3所示。流入线圈的电流产生电磁感应，来实现电能量转换。换向器的结构如图4所示，它安装在有刷电动机内部，随电动机转动时，换向片交替接触电刷的正、负极，实现电动机线圈电流方向的正、负交替变化，来完成有刷电动机的换向。 摩托车配件http://www.xlgzj.com  换向器
 电刷

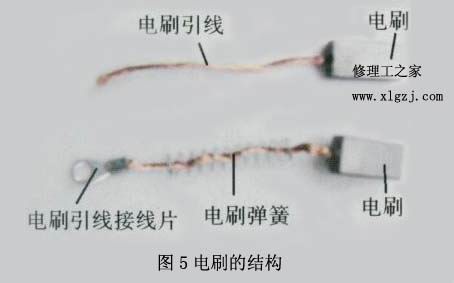

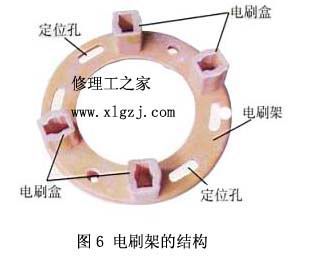

电刷的结构如图5所示。在有刷电动机内部，电刷顶在换向器表面， 电动机转动时，将外电路电流通过换向器输送给线圈。电刷的主要成分是碳，它易磨损，故应定期维护更换。  维修知识http://www.xlgzj.com 电刷架也叫刷握，其结构如图6所示。它是盛装并保持电刷位置的机械导槽。  轮毂式有刷电动机的工作时，线圈和换向器转动，而铁心、磁钢和电刷不转。
